专利号: 2017114884529
申请人: 安徽翰翔厨房设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

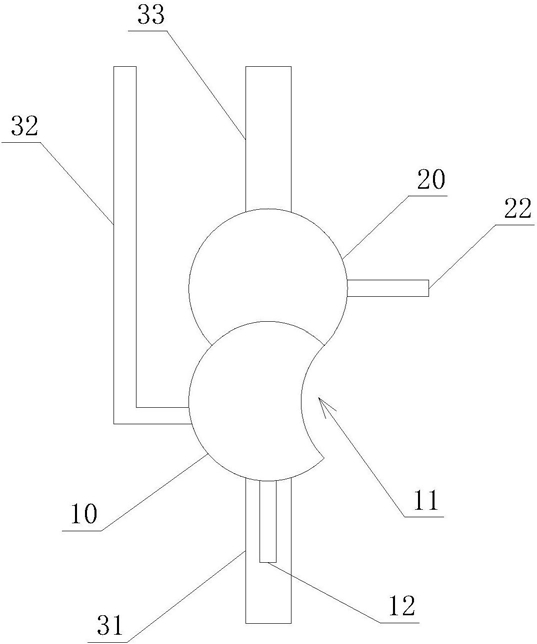

1.一种用于炉灶手动点火的防呆装置,其特征在于:包括控制长明火气路阀门的第一转盘(10)以及控制主火气路阀门的第二转盘(20),所述第一转盘(10)上开设有第一缺口(11),所述第二转盘(20)上开设有第二缺口(21);当所述第一转盘(10)除第一缺口(11)之外的盘缘卡在所述第二缺口(21)内限制所述第二转盘(20)转动时,所述长明火气路阀门以及主火气路阀门为初始关闭状态;当所述第一转盘(10)转动至所述第一缺口(11)与第二缺口(21)相对且所述第二转盘(20)转动限制解除时,所述长明火气路阀门为开启状态;当所述第二转盘(20)转动至除第二缺口(21)之外的盘缘卡在所述第一缺口(11)内限制所述第一转盘(10)转动时,所述主火气路阀门为开启状态。

2.如权利要求1所述的用于炉灶手动点火的防呆装置,其特征在于:所述第一转盘(10)、第二转盘(20)为直径相等的圆形转盘,所述第一转盘(10)、第二转盘(20)的转轴平行,所述第一缺口(11)与第二缺口(21)均为圆弧形;所述第一转盘(10)除第一缺口(11)之外的盘缘卡在所述第二缺口(21)内时所述第一转盘(10)盘缘与所述第二缺口(21)吻合,所述第二转盘(20)除第二缺口(21)之外的盘缘卡在所述第一缺口(11)内时所述第二转盘(20)盘缘与所述第一缺口(11)吻合。

3.如权利要求1或2所述的用于炉灶手动点火的防呆装置,其特征在于:所述第一转盘(10)上固定有用于转动的第一手柄(12)、第二转盘(20)上固定有用于转动的第二手柄(22)。

4.如权利要求2所述的用于炉灶手动点火的防呆装置,其特征在于:所述长明火气路阀门由初始关闭状态切换至开启状态时,所述第一转盘(10)的转动角度为90度;所述主火气路阀门由初始关闭状态切换至开启状态时,所述第二转盘(20)的转动角度为90度。
