专利号: 2019110038224
申请人: 梅丽中
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-05-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

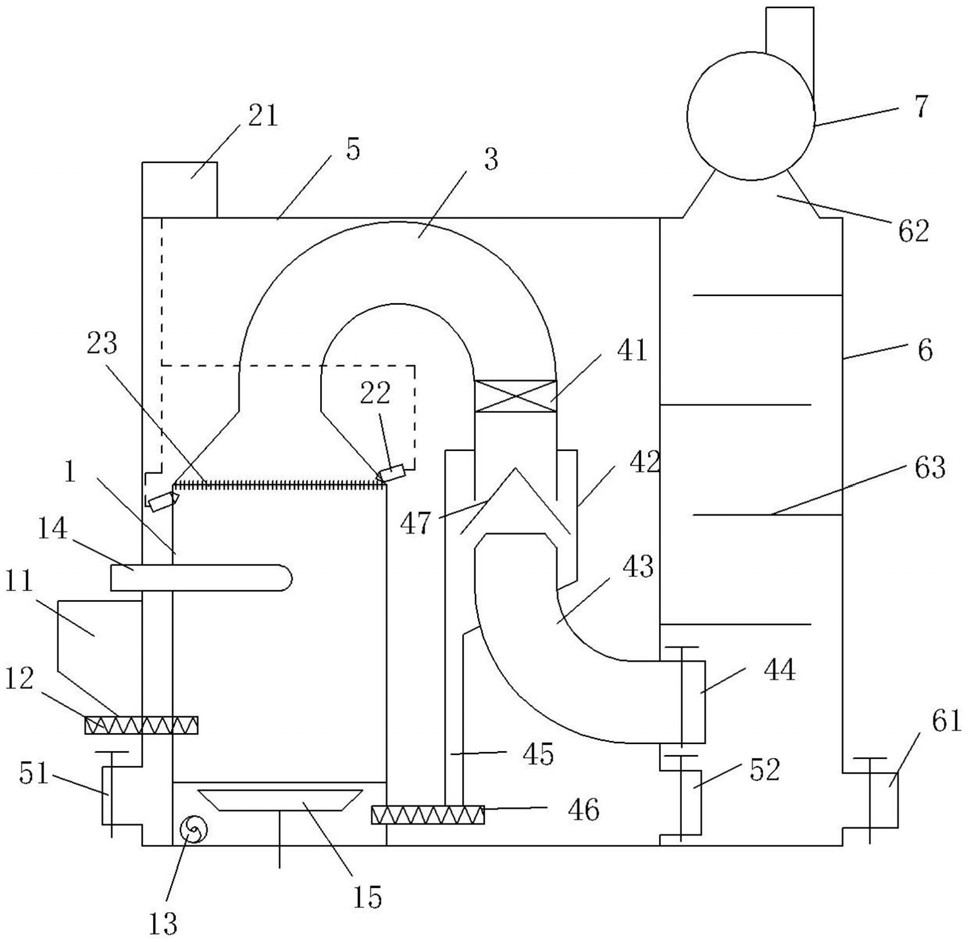

1.一种火星拦截湮灭式直接供热热风炉,包括炉体、风机、除尘装置和烟道,所述烟道设置于所述炉体的烟气出口,所述烟道的出口通过除尘装置后再与所述风机连接,其特征在于:所述直接供热式烘干用生物质热风炉还包括火星湮灭装置,所述火星湮灭装置包括拦尘网、空压机和与空压机连接的喷嘴,所述拦尘网设置于炉体顶部或烟道内,所述喷嘴穿过与拦尘网接触的炉体侧壁或烟道侧壁指向炉体内腔或烟道内侧安装。

2.如权利要求1所述一种火星拦截湮灭式直接供热热风炉,其特征在于:在所述炉体的上半部设置有二次风补气管,所述二次风补气管沿切线方向与炉体接触。

3.如权利要求2所述一种火星拦截湮灭式直接供热热风炉,其特征在于:所述炉体底部设置有一次风起旋装置。从炉体底部送风就送入旋流风,促进在炉腔内形成旋转上升气流,促使烟尘或火星尽快分布与侧壁,从而使其能够得到最佳的压缩空气的冲击力,增强破碎湮灭效果。

4.如权利要求1所述一种火星拦截湮灭式直接供热热风炉,其特征在于:所述除尘装置是直流除尘器,所述直流除尘器包括起旋器、集成套和排气管,所述起旋器设置于烟道出口处,所述烟道出口穿过集尘套伸入集尘套内,所述排气管的入口穿过集尘套侧壁指向烟道出口,所述排气管入口处管径小于烟道的出口管径。

5.如权利要求4所述一种火星拦截湮灭式直接供热热风炉,其特征在于:在烟道出口和排气管日入口之间还设置有锥形导流罩,所述锥形导流罩呈中空的圆锥状,其顶部尖端指向烟道出口。

6.如权利要求1所述一种火星拦截湮灭式直接供热热风炉,其特征在于:所述喷嘴呈偶数对称分布于炉体或烟道外侧,每相邻两个喷嘴分别设置于拦尘网的上侧和下侧,喷嘴的喷口方向均指向拦尘网的网面。

7.如权利要求1所述一种火星拦截湮灭式直接供热热风炉,其特征在于:所述集尘套底部倾斜设置,在集尘罩底部最低处设置有灰管,所述灰管的出口通过送灰绞龙与炉体的灰室连通。

8.如权利要求1所述一种火星拦截湮灭式直接供热热风炉,其特征在于:所述直接供热式烘干用生物质热风炉还包括混风箱和热风罩,所述炉体、除尘装置和烟道均设置与热风罩内,所述热风罩上开设有进风口和出风口,所述出风口和除尘装置的气流出口均与所述混风箱连通,所述混风箱上还设置有冷风进口和混风出口,所述混风出口与风机连接。

9.如权利要求8所述一种火星拦截湮灭式直接供热热风炉,其特征在于:所述混风出口设置于混风箱顶部,所述出风口和除尘装置的气流出口均通向混风箱底部,在混风箱内还设置有折流板。

10.如权利要求1所述一种火星拦截湮灭式直接供热热风炉,其特征在于:在炉体底部的灰室中设置有排灰绞龙。
