1.一种废旧电线自动抽芯拆解方法，其特征在于：包括以下步骤：

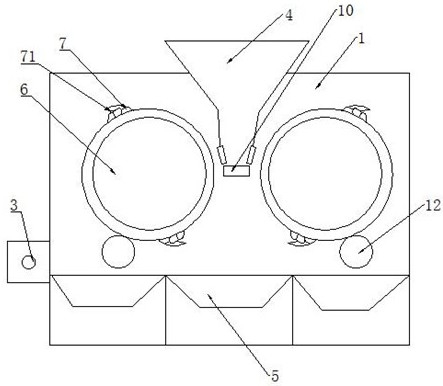

步骤一，进料：将杂乱的废旧电线送入进料口（4）；

步骤二，理线：调速电机（3）带动理线辊（6）转动，理线辊（6）上的理线钩（7）钩住废旧电 线向后拉，挡线装置挡住纠结一团的多余的电线，产生相反的作用力，当电线在理线钩（7） 作用下拉不出，就会与挡线装置之间达到一定的相反作用力时，理线钩（7）的钩刃会自动切 断拉直的电线；理线辊（6）不停转动使理线钩（7）不断地钩住废旧电线的交叉处拉直和/或切断，周而复始工作，废旧电线理成拉直的段线；

步骤三，夹线：理线钩（7）钩住废旧电线向后拉，挡线装置上设置的压线槽（101）将电线 向下压，当理线钩（7）钩住废旧电线向后拉一定长度时，废旧电线被压入抽芯机构的夹线圈 （8）；夹线圈（8）夹住电线；

步骤四，断线：挡线装置上的断线刀具（102）切断在压线槽（101）部的电线；

步骤五，切皮：夹线圈（8）夹住电线皮，因为转动速度或者转向不同，产生理线钩（7） 钩住废旧电线的向后拉力，电线被压入割皮槽（71），理线钩（7）的钩刃和割皮槽（71）的槽刃配合切割在理线钩（7）钩住的钩刀部的径向圆周上的电线皮；

步骤六，抽芯：与理线钩（7）接触部的电线皮经过切皮工序后，理线钩（7）钩住的电线芯，在与夹线圈（8）夹住电线的电线皮之间通过相反拉力，将电线芯从电线皮中抽出；

步骤七，分料：抽芯后的电线芯嵌在理线钩（7）上，当理线钩（7）转动到钩刀槽（13） 时，通过理线钩（7）的钩刃与钩刀槽（13）带刃的齿槽配合剪切，将电线芯在钩刀槽（13） 位置剪下；电线皮通过抽芯分离后，部分电线皮在理线辊（6）的下面位置直接掉下；部分被 夹住在夹线圈（8）上的电线皮，在经过理线辊（6）下面时，通过铲皮钩（91）将被夹在夹线圈 （8）上的电线皮在理线辊（6）的位置被钩下；

步骤八，出料：剪下的电线芯通过设置在钩刀槽（13）下面的出料口（5）落入皮芯分离承接箱（2）的金属芯承接箱；掉下或者被铲皮钩（91）钩下的电线皮通过设置在理线辊下 面的出料口（5）落入皮芯分离承接箱（2）的电线皮承接箱。

2.根据权利要求1所述的一种废旧电线自动抽芯拆解方法，其特征在于：在步骤六抽芯 工序中，抽芯机构的夹线圈（8）在夹线制动轮（9）的作用下，转动速度慢于理线辊（6）或者与 理线辊（6）反方向转动；由此产生被夹线圈（8）夹住电线与被理线钩（7）钩住的电线芯之间相反方向的拉力；将电线芯从电线皮中抽出。

3.根据权利要求1所述的一种废旧电线自动抽芯拆解方法，其特征在于：步骤三的夹线 工序与步骤四断线工序同时进行。

4.根据权利要求1所述的一种废旧电线自动抽芯拆解方法，其特征在于：在步骤六抽芯 工序中的电线为经过加热的电线皮。

5.根据权利要求4所述的一种废旧电线自动抽芯拆解方法，其特征在于：所述的加热电 线皮是在步骤三夹线工序中通过电热烫夹线圈（8）加热。

6.根据权利要求1所述的一种废旧电线自动抽芯拆解方法，其特征在于：在步骤三夹线 工序中的所述的夹线圈（8）为V形开口，并且夹线圈（8）的V形开口为弹性结构。

7.根据权利要求1所述的一种废旧电线自动抽芯拆解方法，其特征在于：在步骤三夹线 工序中的所述的夹线圈（8）底部设置剖切刀片，在所述的步骤六抽芯工序中，增加剖切工 序。

8.根据权利要求7所述的一种废旧电线自动抽芯拆解方法，其特征在于：所述的夹线圈 （8）为V形开口，所述的V形开口的夹角底部设置剖切刀片。

9.根据权利要求8所述的一种废旧电线自动抽芯拆解方法，其特征在于：所述的夹线圈 （8）的V形开口为弹性结构。

10.根据权利要求1所述的一种废旧电线自动抽芯拆解方法，其特征在于：步骤五切皮工序中所述的理线钩（7）上设置鸟喙状割皮槽（71），所述的割皮槽（71）呈L形，所述的割皮 槽的槽二侧带刀刃，所述的割皮槽（71）的刀刃之间的宽度等于电线芯的直径。
