专利号: 2017114373379
申请人: 浙江理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

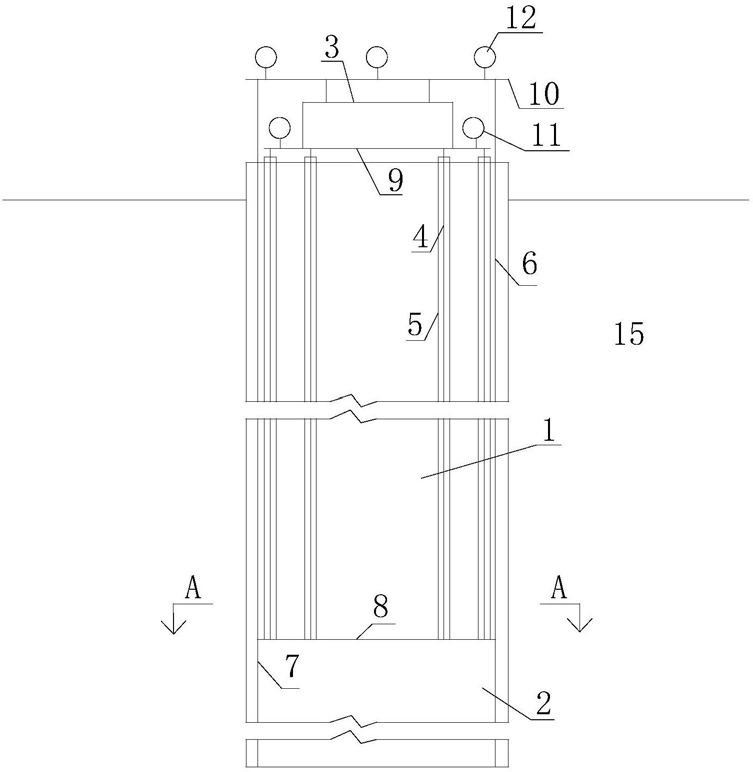

1.单桩抗压承载力检测装置,其特征在于:包括护管(5)、上段桩钢筋笼(6)、下段桩钢筋笼(7)、承压板(8)、反力底板(9)、反力顶板(10)和千斤顶(3);

所述护管(5)底部与承压板(8)上表面固定连接;所述下段桩钢筋笼(7)顶部与承压板(8)下表面固定连接;

所述上段桩钢筋笼(6)底部与承压板(8)上表面抵接;

所述承压板(8)上设置有混凝土导流孔;

所述护管(5)内设置有传力柱(4);所述传力柱(4)底部与承压板(8)上表面抵接;所述传力柱(4)的长度大于护管(5)的长度,上段桩钢筋笼(6)的长度大于传力柱(4)的长度;所述传力柱(4)顶部设置有反力底板(9);所述上段桩钢筋笼(6)顶部设置有反力顶板(10);

所述反力顶板(10)位于反力底板(9)正上方;所述千斤顶(3)位于反力顶板(10)和反力底板(9)之间;

所述反力底板(9)上设置有位移传感器一(11);反力顶板(10)上设置位移传感器二(12)。

2.根据权利要求1所述的单桩抗压承载力检测装置,其特征在于:所述混凝土导流孔包括一个大孔(13)和至少三个小孔(14);所述大孔(13)位于承压板(8)中心位置;所述小孔(14)均匀设置在大孔(13)四周。

3.根据权利要求2所述的单桩抗压承载力检测装置,其特征在于:所述承压板(8)上表面固定设置有至少三个护管(5)。

4.根据权利要求3所述的单桩抗压承载力检测装置,其特征在于:所述小孔(14)的数量与护管(5)相同,小孔(14)和护管(5)均匀间隔设置在承压板(8)上。

5.利用权利要求1-4任一项所述单桩抗压承载力检测装置的单桩抗压承载力自锚测试方法,其特征在于,包括下述步骤:(1)、在土体(15)中钻孔,形成基孔;

(2)、将固定连接好的下段桩钢筋笼(7)、承压板(8)和护管(5)放入到基孔孔底;

(3)、将顶部固定有反力顶板(10)的上段桩钢筋笼(6)放置到基孔中,使得上段桩钢筋笼(6)底部与承压板(8)上表面抵接;

(4)、在基孔内浇筑成桩,在承压板(8)上面的桩为上段桩(1),在承压板(8)下面的桩为下段桩(2);上段桩(1)当中浇筑固定有上段桩钢筋笼(6)和护管(5),下段桩(2)当中浇筑固定有下段桩钢筋笼(7);

(5)、将顶部固定有反力底板(9)的传力柱(4)插入到护管(5)内,传力柱(4)底部与承压板(8)上表面抵接;

(6)、进行试桩:将千斤顶(3)放置在反力底板(9)上表面,驱动千斤顶(3),千斤顶(3)向上顶动反力顶板(10),反力顶板(10)通过上段桩钢筋笼(6)使得上段桩(1)承受来自千斤顶(3)向上的力;同时千斤顶(3)向反力底板(9)施加向下的力,反力底板(9)将力通过传力柱(4)传给承压板(8),从而下段桩(2)承受来自千斤顶(3)向下的力;改变千斤顶(3)的力的大小,并记录下位移传感器一(11)和位移传感器二(12)的数值;试桩过程中,上段桩(1)与下段桩(2)会在承压板(8)处分离,此时护管(5)底部与承压板(8)上表面也分离,承压板(8)与下段桩(2)连接,护管(5)仍在上段桩(1)内;上段桩(1)与承压板(8)分离处形成空隙;

(7)、通过试桩过程,获得上段桩(1)的承载力、下段桩(2)的承载力和整个桩的承载力;

(8)、试桩结束后,取下传力柱(4)、反力底板(9)、反力顶板(10)和千斤顶(3);

(9)、在地面通过护管(5)采用灌浆料进行注浆,将上段桩(1)与下段桩(2)的空隙灌满,形成完整桩,完整桩的承载力即为整个桩的承载力。
