专利号: 2017113969040
申请人: 重庆长安汽车股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2025-06-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

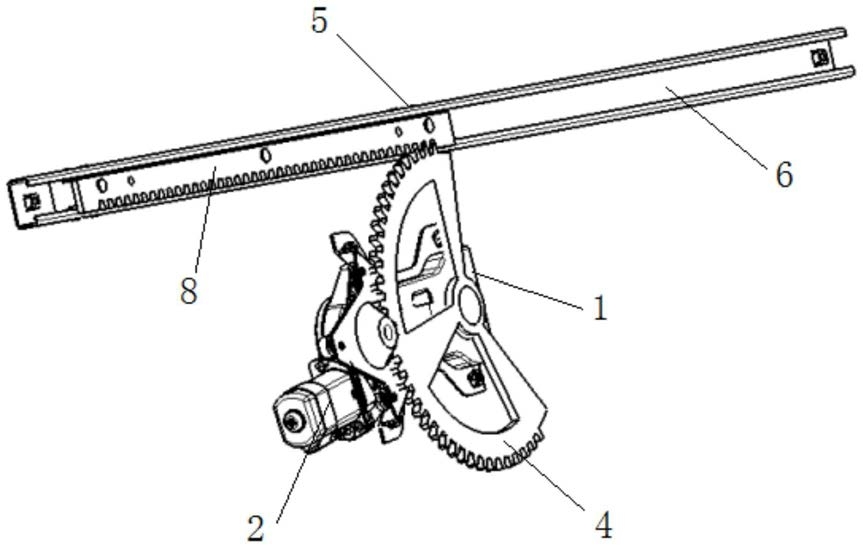

1.一种侧窗玻璃滑动开启机构,由驱动部件和滑动部件组成,其特征是:

所述驱动部件包括电机座板(1)、定位连接在电机座板(1)一侧前部的电机总成(2)和通过一衬套(3)铆接在电机座板(1)另一侧后部的呈板状的扇形齿轮(4),所述扇形齿轮(4)与电机总成(2)输出端上的驱动齿轮(21)啮合;所述驱动部件的电机座板(1)定位连接在车门内钣金上;

所述滑动部件包括滑槽(5)、与所述滑槽(5)配合的滑条(6)、通过多颗螺钉(7)与所述滑条(6)侧面连接的齿条(8);所述滑条(6)和齿条(8)的两端部分别设有一个对应的螺栓孔(9),侧窗玻璃设在所述滑条(6)和齿条(8)之间并通过螺栓连接;所述滑动部件的滑槽(5)固定连接在车门内钣金上,所述滑动部件的齿条(8)与所述驱动部件的扇形齿轮(4)啮合。

2.根据权利要求1所述的侧窗玻璃滑动开启机构,其特征是:所述电机座板(1)上设有四个第一凸焊螺母(10)和三个螺栓孔(11),所述电机座板(1)通过四个螺栓分别与所述四个第一凸焊螺母(10)一一对应配合定位连接在车门内钣金上;所述电机总成(2)通过三颗螺栓分别与所述三个螺栓孔(11)一一对应配合定位连接在电机座板(1)一侧。

3.根据权利要求1或2所述的侧窗玻璃滑动开启机构,其特征是:所述滑槽(5)的两端分别设有一第二凸焊螺母(51),所述滑动部件的滑槽(5)通过两个螺栓与所述两个第二凸焊螺母(51)配合固定连接在车门内钣金上。

4.根据权利要求3所述的侧窗玻璃滑动开启机构,其特征是:所述滑条(6)两端的上面和下面分别设有一个结构相同的卡槽(61),每一卡槽(61)内设有一个弹性耐磨滑块(12)。
