专利号: 2017110426911
申请人: 周稣稣
专利类型:发明专利
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2025-06-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种叶片锁钥匙,包括沿前后延伸的钥匙体(30),其特征在于:钥匙体(30)上设有内腔,钥匙体(30)上设有沿前后延伸的避空槽(31),所述避空槽(31)与内腔连通,钥匙体(30)内设有前后并排紧挨设置的若干个匹配块(40),匹配块(40)上设有凹陷的沿前后设置的调节部(41),所述调节部(41)设在匹配块(40)的上表面和/或下表面,至少一个匹配块(40)连接有调位弹簧(42),所述调位弹簧(42)与钥匙体(30)连接,使得调位弹簧(42)具有让匹配块(40)向左或向右移动的弹力。

2.根据权利要求1所述的一种叶片锁钥匙,其特征在于:相邻的两个匹配块(40)之间用联动结构连接,所述联动结构包括设在一个匹配块(40)上的滑动台(401)、设在另一个匹配块(40)上的避空坑(402),滑动台(401)与避空坑(402)凹凸连接,滑动台(401)可在避空坑(402)内左右活动,使得相邻的两个匹配块(40)可相对左右移动。

3.根据权利要求1所述的一种叶片锁钥匙,其特征在于:调节部(41)的两个前侧边沿均向前张开,从而形成一个漏斗状的导入部(311)。

4.根据权利要求1所述的一种叶片锁钥匙,其特征在于:内腔内设有调节片(50),所述调位弹簧(42)的两端分别与匹配块(40)和调节片(50)连接,使得调节片(50)的位置可以调节调位弹簧(42)对匹配块(40)的压力。

5.根据权利要求4所述的一种叶片锁钥匙,其特征在于:所述调位弹簧(42)为螺旋弹簧,调位弹簧(42)呈左右设置,调位弹簧(42)设在匹配块(40)和调节片(50)之间,调节片(50)与内腔的侧壁之间设有由平板状的金属片往复折返而成的调压弹簧(51)。

6.根据权利要求5所述的一种叶片锁钥匙,其特征在于:调压弹簧(51)与调节片(50)、内腔的侧壁连接的面称为定位面,所述定位面上设有等间距地设置有若干定位部,所述定位部为凹槽或凸筋,调压弹簧(51)上的折角与定位部连接。

7.根据权利要求1所述的一种叶片锁钥匙,其特征在于:钥匙体(30)的前端侧面上设有解锁孔(60),解锁孔(60)内设有解锁杆(61)、解锁弹簧(62),解锁孔(60)内设有解锁弹簧(62),解锁弹簧(62)与解锁杆(61)连接,使得解锁杆(61)在自由状态下向前伸出解锁孔(60)外。

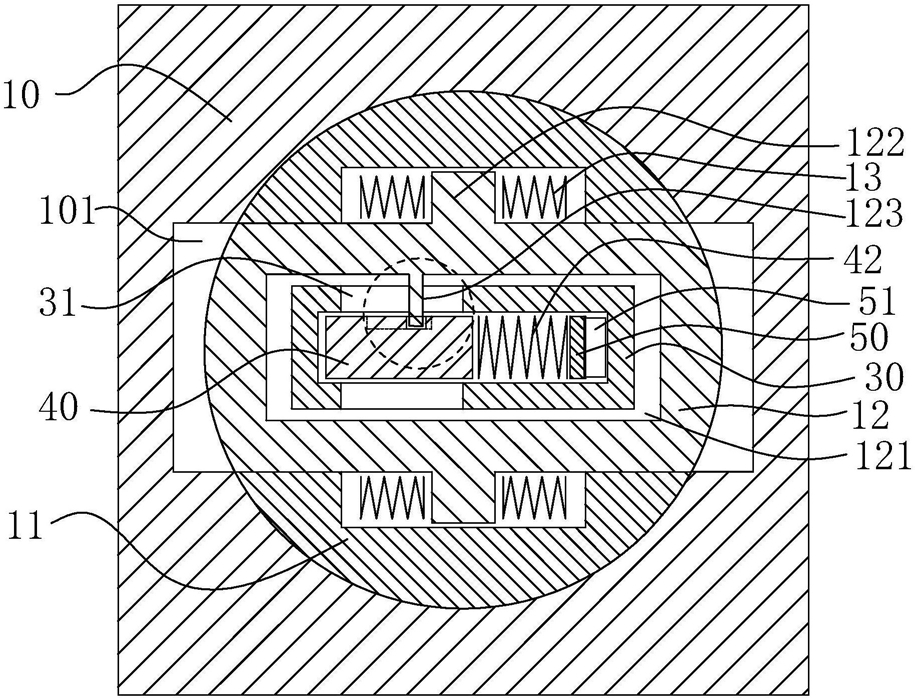

8.一种使用如权利要求1至6中任意一项所述的锁,其特征在于:包括具有芯孔的锁本体(10),锁本体(10)的芯孔内设有锁芯(11),芯孔的左右两侧均设有锁定槽(101),锁芯(11)内从前到后依次设置有若干个与匹配块(40)一一对应的连接的横向设置的叶片(12),叶片(12)内设有钥匙孔(121),叶片(12)上设有控制部(122),控制部(122)的两侧均设有复位弹簧(13),使得所述两个复位弹簧(13)的合力让叶片(12)在自由状态下伸入左侧或右侧的锁定槽(101)内,从而实现锁芯(11)与锁本体(10)的相互锁定,叶片(12)上设有解码部(123),解码部(123)设在钥匙孔(121)内并与调节部(41)连接,使得两个复位弹簧(13)、调位弹簧(42)的弹力匹配,让至少一个匹配块(40)与内腔的左右两个侧壁相离,亦即至少一个匹配块(40)与内腔的左右两个侧壁设有间隙,同时让所有叶片(12)的左右两侧均脱离锁定槽(101),从而让锁本体(10)和锁芯(11)处于解锁状态。

9.一种使用如权利要求7所述的锁,其特征在于:包括具有芯孔的锁本体(10),锁本体(10)的芯孔内设有锁芯(11),芯孔的左右两侧均设有锁定槽(101),锁芯(11)内从前到后依次设置有若干个与匹配块(40)一一对应的连接的横向设置的叶片(12),叶片(12)内设有钥匙孔(121),叶片(12)上设有控制部(122),控制部(122)的两侧均设有复位弹簧(13),使得所述两个复位弹簧(13)的合力让叶片(12)在自由状态下伸入左侧或右侧的锁定槽(101)内,从而实现锁芯(11)与锁本体(10)的相互锁定,叶片(12)上设有解码部(123),解码部(123)设在钥匙孔(121)内并与调节部(41)连接,使得两个复位弹簧(13)、调位弹簧(42)的弹力匹配,让至少一个匹配块(40)与内腔的左右两个侧壁相离,亦即至少一个匹配块(40)与内腔的左右两个侧壁设有间隙,同时让所有叶片(12)的左右两侧均脱离锁定槽(101),从而让锁本体(10)和锁芯(11)处于解锁状态;

钥匙孔(121)的底面上设有释放孔(63),释放孔(63)内设有释放杆(64),锁本体(10)上设有锁定孔(65),锁定孔(65)的轴线与锁芯(11)的轴线错位设置,锁定孔(65)内设有锁定杆(66)、锁定弹簧(67),锁定杆(66)的后端设有解锁面,所述解锁面为球面或锥面,锁定杆(66)上还设有锁定面,锁定面位于解锁面的后侧,锁定弹簧(67)与锁定杆(66)连接,使得在自由状态下锁定弹簧(67)将锁定面推入释放孔(63)内,从而实现锁本体(10)和锁芯(11)的相互锁定;

释放孔(63)与解锁孔(60)的位置相互对应,解锁弹簧(62)与锁定弹簧(67)的弹力相适配,使得解锁杆(61)可将释放杆(64)往前推并让解锁面推移到释放孔(63)的后侧的孔口上,让锁芯(11)转动时释放孔(63)的后侧的孔口压在解锁面上并让锁定杆(66)往后移动,从而实现锁本体(10)和锁芯(11)的解锁。
