专利号: 2017113772634
申请人: 诸暨迅超工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

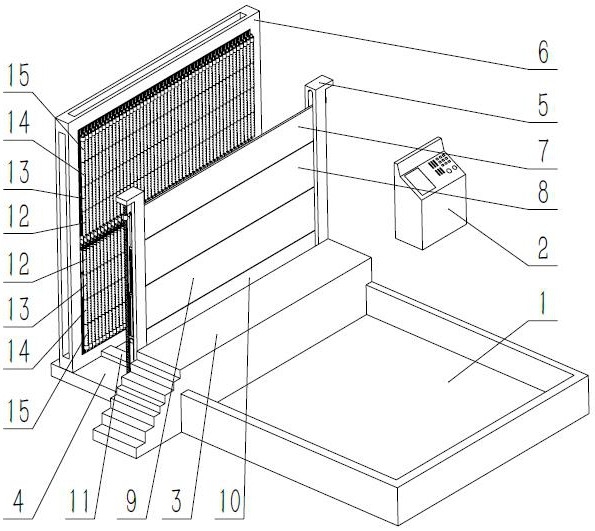

1.一种互动娱乐式活动水墙,包括底座(4)、水池(1)、水门系统、墙架(6)、四套竖直喷水系统和四套水平喷水系统、控制箱(2),其特征在于:所述的底座(4)上设置有两个滑轨(11),所述的墙架(6)滑动安装在两个滑轨(11)上;底座(4)一侧设置有动作平台(3),所述的动作平台(3)外侧设置有水池(1);所述的水门系统包括水门帘架(5),所述的水门帘架(5)竖直安装在底座(4)和动作平台(3)之间交界处;水门帘架(5)下部滑动安装有水门帘板四(10),所述的水门帘板四(10)中滑动安装有水门帘板三(9),所述的水门帘板三(9)中滑动安装有水门帘板二(8),所述的水门帘板二(8)中滑动安装有水门帘板一(7),所述的水门帘板一(7)外部两侧设置有水帘螺母(17),所述的水帘螺母(17)配合安装在水帘螺杆(18)中,所述的两个水帘螺杆(18)竖直转动安装在水门帘架(5)两侧,下部与水帘电机(16)主轴相连,所述的两个水帘电机(16)安装在水门帘架(5)下部两侧;所述的四套竖直喷水系统分别安装在墙架(6)靠近水门系统的一侧;所述的四套水平喷水系统分别安装在墙架(6)另一侧;竖直喷水系统包括竖直架(20),所述的竖直架(20)上设置有若干矩形槽,每个矩形槽中安装有一个喷水单元,竖直架(20)竖直安装在墙架(6)上;水平喷水系统包括水平架(21),所述的水平架(21)上设置有若干矩形槽,每个矩形槽中安装有一个喷水单元,水平架(21)水平安装在墙架(6)上;所述的控制箱(2)安装在动作平台(3)侧部。

2.如权利要求1所述的一种互动娱乐式活动水墙,其特征在于:所述的喷水单元包括单元架(23),所述的单元架23安装在竖直架20或水平架(21)中,单元架(23)一端设置有四级水管(15),所述的四级水管(15)中套装有三级水管(14),所述的三级水管(14)中套装有二级水管(13),所述的二级水管(13)中套装有一级水管(12);一级水管(12)端部设置有一级螺母(29),所述的一级螺母(29)螺纹配合安装在一级螺杆(22)上,所述的一级螺杆(22)安装在单元架(23)上,且端部设置有一级电机(26);二级水管(13)端部设置有二级螺母(30),所述的二级螺母(30)螺纹配合安装在二级螺杆(24)上,所述的二级螺杆(24)安装在单元架(23)上,且端部设置有二级电机(27);三级水管(14)端部设置有三级螺母(31),所述的三级螺母(31)螺纹配合安装在三级螺杆(25)上,所述的三级螺杆(25)安装在单元架(23)上,且端部设置有三级电机(28)。

3.如权利要求1所述的一种互动娱乐式活动水墙,其特征在于:所述的一级螺杆(22)、二级螺杆(24)、三级螺杆(25)的轴线均与单元架(23)的长度方向相互平行。

4.如权利要求1所述的一种互动娱乐式活动水墙,其特征在于:所述的一级螺杆(22)的长度与一级水管(12)、二级水管(13)、三级水管(14)、四级水管(15)的长度之和相等;二级螺杆(24)的长度与二级水管(13)、三级水管(14)、四级水管(15)的长度之和相等;三级螺杆(25)的长度与三级水管(14)、四级水管(15)的长度之和相等。

5.如权利要求1所述的一种互动娱乐式活动水墙,其特征在于:所述的一级水管(12)、二级水管(13)、三级水管(14)、四级水管(15)上均布设置有喷水孔。

6.如权利要求1所述的一种互动娱乐式活动水墙,其特征在于:所述的一级水管(12)、二级水管(13)、三级水管(14)、四级水管(15)内部相连通,且四级水管(15)端部设置有进水口(32)。

7.如权利要求1所述的一种互动娱乐式活动水墙,其特征在于:所述的水门帘板一(7)、水门帘板二(8)、水门帘板三(9)、水门帘板四(10)均为透明材料制作。

8.如权利要求1所述的一种互动娱乐式活动水墙,其特征在于:所述的位于上部的两套竖直喷水系统与位于下部的两套喷水系统相对称;位于上部的水平喷水系统与位于下部的两套喷水系统相对称。

9.如权利要求1所述的一种互动娱乐式活动水墙,其特征在于:所述的动作平台(3)侧面设置有步行梯。

10.如权利要求1所述的一种互动娱乐式活动水墙,其特征在于:所述的底座(4)上还设置有驱动液压缸(19),所述的驱动液压缸(19)与墙架(6)相连接,驱动墙架(6)沿滑轨(11)滑动。
