专利号: 2016107696713
申请人: 苏荣束
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

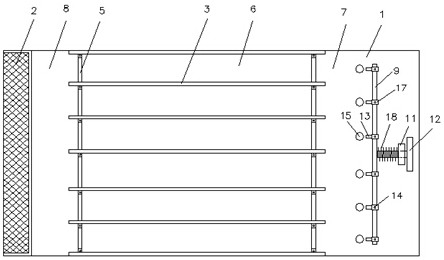

1.宠物赛跑娱乐活动用跑道,其特征在于:包括横向分布的平板、纵向分布地固定在平板左端的收集网、设置在平板右端的击球装置、玩具球,所述平板纵向上连接有若干个横向分布的玻璃隔板,相邻玻璃隔板之间形成跑道空间,所述平板两侧对应于玻璃隔板两端的位置处分别嵌入有纵向分布的滑轨,所述玻璃隔板两端底部分别固定有与滑轨相对应的滑块,所述滑块滑动连接于滑轨内且滑块上螺纹连接有定位螺栓;

所述跑道空间位于击球装置与收集网之间,所述跑道空间右端与击球装置之间形成跑道入口间隙空间,所述跑道空间左端与收集网之间形成跑道出口间隙空间;

所述击球装置包括纵向分布的连接杆、横向分布的移动杆、伸缩弹簧、开设有横向圆孔的固定座、操作手柄、若干个击球杆,所述连接杆上可移动地套接有若干个滑动套,所述滑动套上螺纹连接有紧固螺栓,所述击球杆位于连接杆左侧且固定在滑动套上,所述移动杆左端固定在连接杆右侧中部,所述移动杆右端可左右移动地穿过固定座圆孔后固定连接于操作手柄,所述固定座固定在平板上且位于连接杆右侧,所述伸缩弹簧套在移动杆外且一端固定连接于连接杆上、另一端固定连接于固定座上;各跑道空间的跑道入口间隙空间处均放有一与击球杆相对应的玩具球。

2.根据权利要求1所述的宠物赛跑娱乐活动用跑道,其特征在于:所述连接杆底部均匀固定有若干个滚轮,所述操作手柄底部固定有一滚轮。
