1.一种好氧同步硝化反硝化生物膜法处理受氮污染水体，其特征在于：通过制备生物膜载体来培养得到同步硝化反硝化生物膜；其中生物膜载体为70 80%可降解纤维载体和20~

30%改性贻贝壳。

~

2.根据权利要求1所述的一种好氧同步硝化反硝化生物膜法处理受氮污染水体，其特征在于：所述的生物膜载体的制备方法为将含不可溶纤维素50%以上的农业废弃物粉碎，过

50 200目筛后于0.5 2.0mol/L氢氧化钠溶液中浸泡12 48h，洗涤至中性，干燥后加入改性~ ~ ~贻贝壳粉末，混合均匀后机械加工成固定形状。

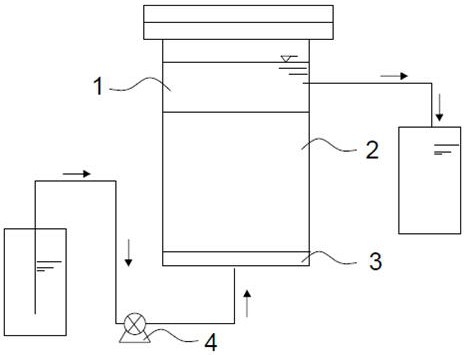

3.根据权利要求1所述的一种好氧同步硝化反硝化生物膜法处理受氮污染水体，其特征在于：所述的生物膜载体的投加量为15 25kg/m3，在所述生物膜载体中投加功能性细菌，~生物曝气池底部曝气对其供氧，水体中溶解氧含量为2.0 8.0mg/L。

~

4. 根据权利要求3所述的一种好氧同步硝化反硝化生物膜法处理受氮污染水体，其特征在于：采用浓度梯度变化方式加快所述功能性细菌的驯养：刚开始生物曝气池的进水氨氮浓度梯度变化为10 20mg/L，7 14d后降低水环境含氮量为3 8 mg/L。

~ ~ ~

5.根据权利要求3所述的一种好氧同步硝化反硝化生物膜法处理受氮污染水体，其特征在于：所述的功能性细菌从城市生活污水中筛选得到。

6.根据权利要求1所述的一种好氧同步硝化反硝化生物膜法处理受氮污染水体，其特征在于：所述的改性贻贝壳的制备方法为：

1）将贻贝壳清洗干净，于NaOH溶液中静置10 12 h，取出，用蒸馏水洗涤至中性，再浸没~在稀H2SO4溶液中10~12 h，取出，用蒸馏水洗涤至中性，于120℃下烘干2~3 h，得干燥贻贝壳，备用；

2）将步骤1）制得的贻贝壳置于盐溶液中，经超声波震荡后，于120℃下烘干2 3 h，得干~燥贻贝壳，备用；

3）将步骤2）制得的贻贝壳高温焙烧，焙烧结束后于干燥环境中冷却至室温，得到改性贻贝壳。

7.根据权利要求6所述的一种好氧同步硝化反硝化生物膜法处理受氮污染水体，其特征在于：所述的NaOH溶液浓度为0.1~0.3mol/L，稀H2SO4溶液浓度为2~5%，盐溶液盐度为20~

30‰，超声波振荡时间为2 4h。

~

8.根据权利要求6所述的一种好氧同步硝化反硝化生物膜法处理受氮污染水体，其特征在于：所述的高温焙烧为：100 120℃煅烧5 10min；400 500℃煅烧10 15min；1000 1200~ ~ ~ ~ ~℃煅烧30 40min；700 750℃煅烧10 20min；600 650℃煅烧10 20min；400 450℃煅烧10~ ~ ~ ~ ~ ~ ~

20min；200 250℃煅烧10 20min。

~ ~
