1.一种含铬三维镍铝类水滑石薄膜，其特征在于：强酸性条件和铬离子的存在下，多孔阳极氧化铝模板的内外表面均生长出镍铝类水滑石晶体，得到含铬三维镍铝类水滑石薄膜。

2.根据权利要求1所述的含铬三维镍铝类水滑石薄膜，其特征在于：所述强酸性条件是pH值为2.6～3。

3.根据权利要求1所述的含铬三维镍铝类水滑石薄膜，其特征在于：所述类水滑石由带正电荷的层板与层间阴离子有序排列而成，其化学通式为[Ni1-xAlx(OH)2]x+(NO3-)x·mH2O，铬作为助剂掺杂在其中。

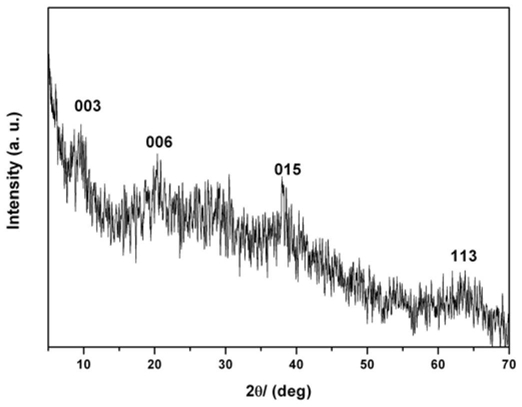

4.一种权利要求1所述的含铬三维镍铝类水滑石薄膜的制备方法，其特征在于：将硝酸铬溶于硝酸镍的水溶液中，形成混合溶液，加入多孔阳极氧化铝模板，反应，得到含铬三维镍铝类水滑石薄膜。

5.根据权利要求4所述的含铬三维镍铝类水滑石薄膜的制备方法，其特征在于：所述混合溶液中，铬离子的摩尔浓度为0.005～0.015mol/L。

6.根据权利要求4所述的含铬三维镍铝类水滑石薄膜的制备方法，其特征在于：所述混合溶液中，镍离子的摩尔浓度为0.5～1.0mol/L。

7.根据权利要求6所述的含铬三维镍铝类水滑石薄膜的制备方法，其特征在于：所述混合溶液中，镍离子的摩尔浓度为0.8～1.0mol/L。

8.根据权利要求4所述的含铬三维镍铝类水滑石薄膜的制备方法，其特征在于：所述反应温度为60～90℃，反应时间为6～48h。

9.根据权利要求8所述的含铬三维镍铝类水滑石薄膜的制备方法，其特征在于：所述反应温度为70～85℃，反应时间为6～24h。

10.一种权利要求1所述的含铬三维镍铝类水滑石薄膜的应用，其特征在于：将含铬三维镍铝类水滑石薄膜置于有机污染物中，于暗处吸附饱和后，再于紫外高压汞灯下照射，进行光催化降解反应。
