1.一种高纯度氮化铜纳米晶体的制备方法，其特征在于，步骤为：a.在手套箱内无氧、无水、氩气环境下，将纳米Cu2O、尿素按摩尔比1: 2-3混合均匀后倒入不锈钢水热釜中；

b.将密封完全的不锈钢水热釜移至通氩气的加热炉中，加热至150-210℃后恒温6-

18h，冷却至室温后打开不锈钢水热釜，将产物取出干燥得到氮化铜纳米晶体。

2.如权利要求1所述的高纯度氮化铜纳米晶体的制备方法，其特征在于，不锈钢水热釜加热时升温速率为1-5℃/min。

3.如权利要求2所述的高纯度氮化铜纳米晶体的制备方法，其特征在于，不锈钢水热釜加热时升温速率为3-5℃/min。

4.如权利要求2所述的高纯度氮化铜纳米晶体的制备方法，其特征在于，不锈钢水热釜加热至170-190℃后恒温8-12h。

5.如权利要求1所述的高纯度氮化铜纳米晶体的制备方法，其特征在于，步骤为：a.在手套箱内无氧、无水、氩气环境下，将纳米Cu2O、尿素按摩尔比1:2-3混合均匀后倒入不锈钢水热釜中；

b.将密封完全的不锈钢水热釜移出手套箱至通氩气的加热炉中，按升温速率3-5℃/min加热至170-190℃后恒温8-12h，冷却至室温后打开不锈钢水热釜，将产物取出40-50℃真空干燥得到氮化铜纳米晶体。

6.如权利要求5所述的高纯度氮化铜纳米晶体的制备方法，其特征在于，步骤为：a.在手套箱内无氧、无水、氩气环境下，将纳米Cu2O、尿素按摩尔比1:2混合均匀后倒入不锈钢水热釜中；

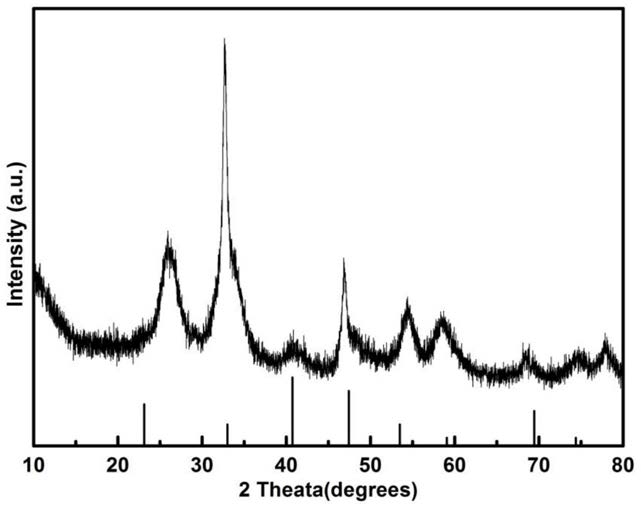

b.将密封完全的不锈钢水热釜移出手套箱至通氩气的加热炉中，按升温速率5℃/min加热至190℃后恒温8h，冷却至室温后打开不锈钢水热釜，将产物取出40℃真空干燥得到氮化铜纳米晶体。
