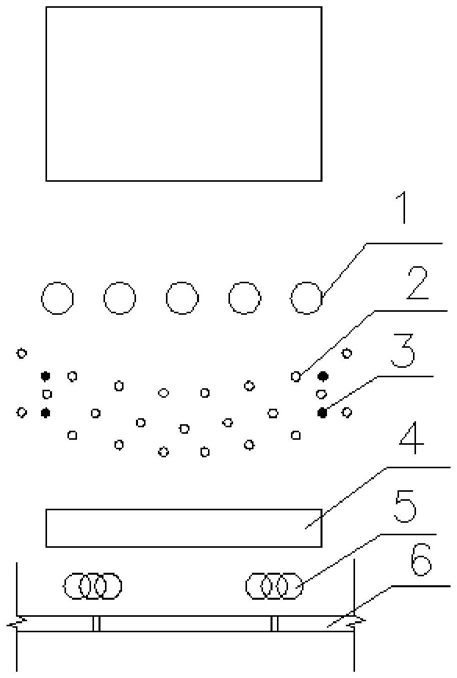

1.一种保护城市市政管线的结构，其特征是离新建建筑物15～20m距离处布置应力释放孔，应力释放孔直径为500～700mm，应力释放孔深度为18～25mm；离应力释放孔7～9m距离处布置冻结管，冻结管直径为90～150mm，冻结管壁厚为5～8mm；冻结管布置三排，每排冻结管布置成圆弧形，冻结施工完毕后会形成圆弧形冻墙；相邻排冻结管采用梅花形交叉布置，冻结管深度为16～20m，冻结管间距为500～600mm，端部相邻排冻结管之间设置测温管，测温管深度与冻结管深度相同，冻结施工时冻土扩展速度为20～25mm/d；冻结管之间的连接采用丝扣加密封剂连接，接缝处进行补焊，确保各管节间的同心度和焊接强度；冻结管压力控制在0.05～0.1MPa；离新建建筑物35～50m距离处布置防冻胀沟；在管线接头部位布置三根水泥搅拌桩，水泥搅拌桩直径为450～550mm，水泥搅拌桩采用咬合布置，水泥搅拌桩内插入毛竹；

冻结管采用液氮冷冻，液氮储罐出口的温度控制在-150～-170℃，压力控制在0.05～

0.1MPa，液氮使用回路中散热板进行温度调节，压力调节使用液氮储罐上的截止阀；对管路进行保温处理，供氮干管采用2层10mm厚的聚乙烯保温材料和3层密封薄膜交替包裹；液氮的供给量为每小时1.2～1.3t。
