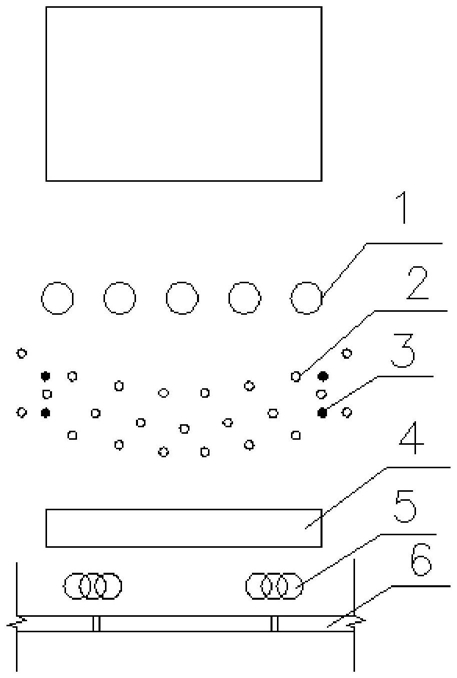

1.一种保护城市市政管线的冻结结构,其特征是离新建建筑物15~20m距离处布置应力释放孔,应力释放孔直径为500~700mm,应力释放孔深度为18~25mm;离应力释放孔7~
9m距离处布置冻结管,应力释放孔布置在新建建筑物和冻结管之间,冻结管直径为90~
150mm,冻结管壁厚为5~8mm;冻结管布置三排,每排冻结管布置成圆弧形,冻结施工完毕后会形成圆弧形冻墙;相邻排冻结管采用梅花形交叉布置,冻结管深度为16~20m,冻结管间距为500~600mm,在一排冻结管端部两侧分别设置测温管,测温管深度与冻结管深度相同,冻结施工时冻土扩展速度为20~25mm/d;冻结管之间的连接采用丝扣加密封剂连接,接缝处进行补焊,确保各管节间的同心度和焊接强度;冻结管压力控制在0.05~0.1MPa;离新建建筑物35~50m距离处布置防冻胀沟;在管线接头部位布置三根水泥搅拌桩,水泥搅拌桩直径为450~550mm,水泥搅拌桩采用咬合布置,水泥搅拌桩内插入毛竹;
冻结施工时如果土体最大冻胀量超过或等于3mm,要增大冻结速度,冻土扩展速度采用
25~35mm/d;
冻结装置施工时采用如下方法进行控制钻孔偏斜:将手电筒放入冻结管中作为观测标志,用经纬仪分段观测管内灯光的位置,根据相似三角形原理,解析出钻孔在某深度处的实际偏斜距离、偏斜方向和偏斜率,使钻孔偏斜率≤3%;
冻结施工完毕后采用融沉补偿注浆,当解冻后土体下沉速率大于或等于3mm时,在冻土区域内注入水泥和水玻璃混合液,水泥和水玻璃混合液配比采用如下:水泥浆和水玻璃溶液体积比为1:1,其中水泥浆水灰比为1,水玻璃溶液采用B35~B40水玻璃和加1~2倍体积的水稀释;注浆压力为0.4~0.5MPa。
