专利号: 2017112040639
申请人: 卓木城
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-04-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

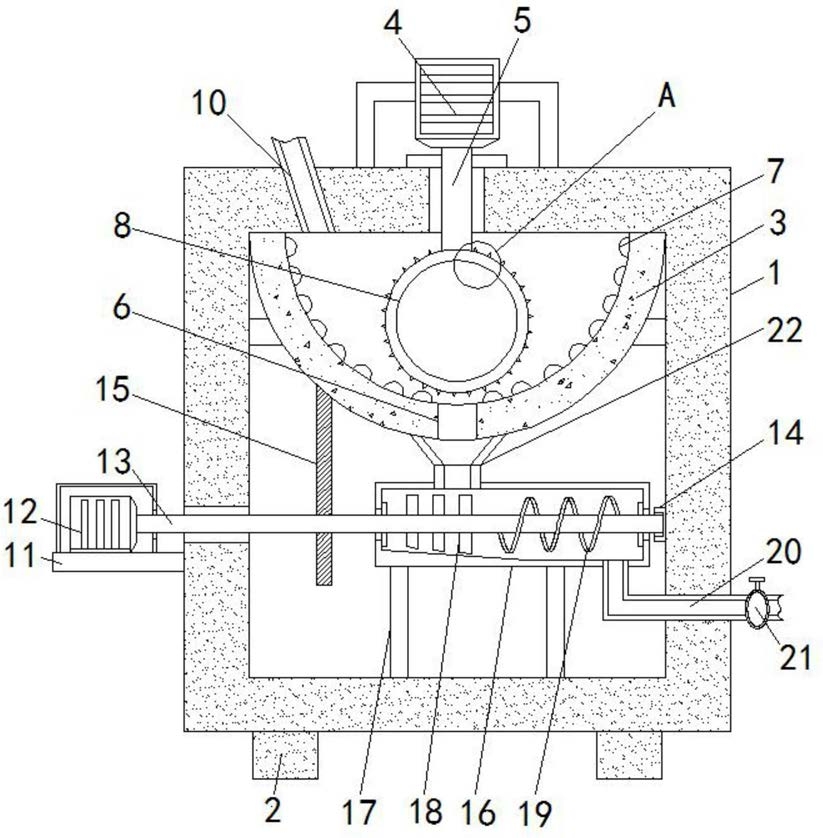

1.一种化妆品筛粉装置,包括筛粉箱(1),其特征在于:所述筛粉箱(1)底部的四角均固定连接有支撑架脚(2),所述筛粉箱(1)的内部设置有半圆承接钵(3),所述半圆承接钵(3)的顶部与筛粉箱(1)的内顶壁固定连接,所述筛粉箱(1)的顶部设置有第一驱动电机(4),所述第一驱动电机(4)的输出轴固定连接有第一传动轴(5),所述第一传动轴(5)的底部贯穿并延伸至筛粉箱(1)的内部,所述半圆承接钵(3)的内底壁开设有漏孔(6),所述半圆承接钵(3)的内部固定连接有均匀分布的研磨凸起(7),所述第一传动轴(5)的底端且位于半圆承接钵(3)的内部固定连接有研磨球(8),所述研磨球(8)的外侧固定连接有均匀分布的切割齿(9),所述筛粉箱(1)顶部的左侧连通有进料管(10),所述筛粉箱(1)的左侧固定连接有加固板(11),所述加固板(11)的顶部固定连接有第二驱动电机(12),所述第二驱动电机(12)的输出轴固定连接有第二传动轴(13),所述第二传动轴(13)的右端贯穿并延伸至筛粉箱(1)的内部,所述筛粉箱(1)内部的左侧固定连接有轴承(14),所述第二传动轴(13)的右端与轴承(14)转动连接,所述第二传动轴(13)上由左至右依次套设有偏心板(15)和承接筒(16),所述偏心板(15)和承接筒(16)均位于筛粉箱(1)的内部,所述偏心板(15)的顶部与半圆承接钵(3)底部接触,所述承接筒(16)底部的左右两侧均固定连接有稳定杆(17),两个所述稳定杆(17)的底部均与筛粉箱(1)内底壁固定连接,所述第二传动轴(13)的顶部和底部且位于承接筒(16)的内部固定连接有等距离排列的搅拌齿(18),所述第二传动轴(13)的顶部和底部且位于承接筒(16)的内部固定连接有螺旋搅拌桨(19),所述螺旋搅拌桨(19)位于搅拌齿(18)的右侧,所述承接筒(16)底部的右侧连通有出料管(20),所述出料管(20)的右端贯穿并延伸至筛粉箱(1)的右侧,所述出料管(20)的右端设置有阻截阀(21),所述承接筒(16)顶部的左侧设置有承接斗(22),所述承接斗(22)的顶部与半圆承接钵(3)的底部固定连接,所述漏孔(6)位于承接斗(22)的内部;

所述偏心板(15)与第二传动轴(13)固定连接,承接筒(16)的左右两侧均开设有贯穿口,两个贯穿口的口径均大于第二传动轴(13)横截面的直径,且第二传动轴(13)上套设有两个密封圈,两个密封圈相背的一侧分别与承接筒(16)内部的左右两侧固定连接;

所述第二驱动电机(12)的外侧设置有保护罩,且保护罩的底部与加固板(11)的顶部固定连接;

所述第一驱动电机(4)的左右两侧均固定连接有加强杆,且两个加强杆的底部均与筛粉箱(1)的顶部固定连接;

所述半圆承接钵(3)的左右两侧均固定连接有加热块,且两个加热块相背的一侧均与筛粉箱(1)的内壁固定连接;

所述承接筒(16)内底壁的左侧与水平面的夹角为十度;

所述筛粉箱(1)的顶部开设有连通孔,连通孔的孔径大于第一传动轴(5)横截面的直径,且第一传动轴(5)上套设有橡胶圈,且橡胶圈的底部与筛粉箱(1)的顶部固定连接。
