专利号: 2017112037937
申请人: 灵璧县浩翔信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 生物化学;啤酒;烈性酒;果汁酒;醋;微生物学;酶学;突变或遗传工程
更新日期:2024-05-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

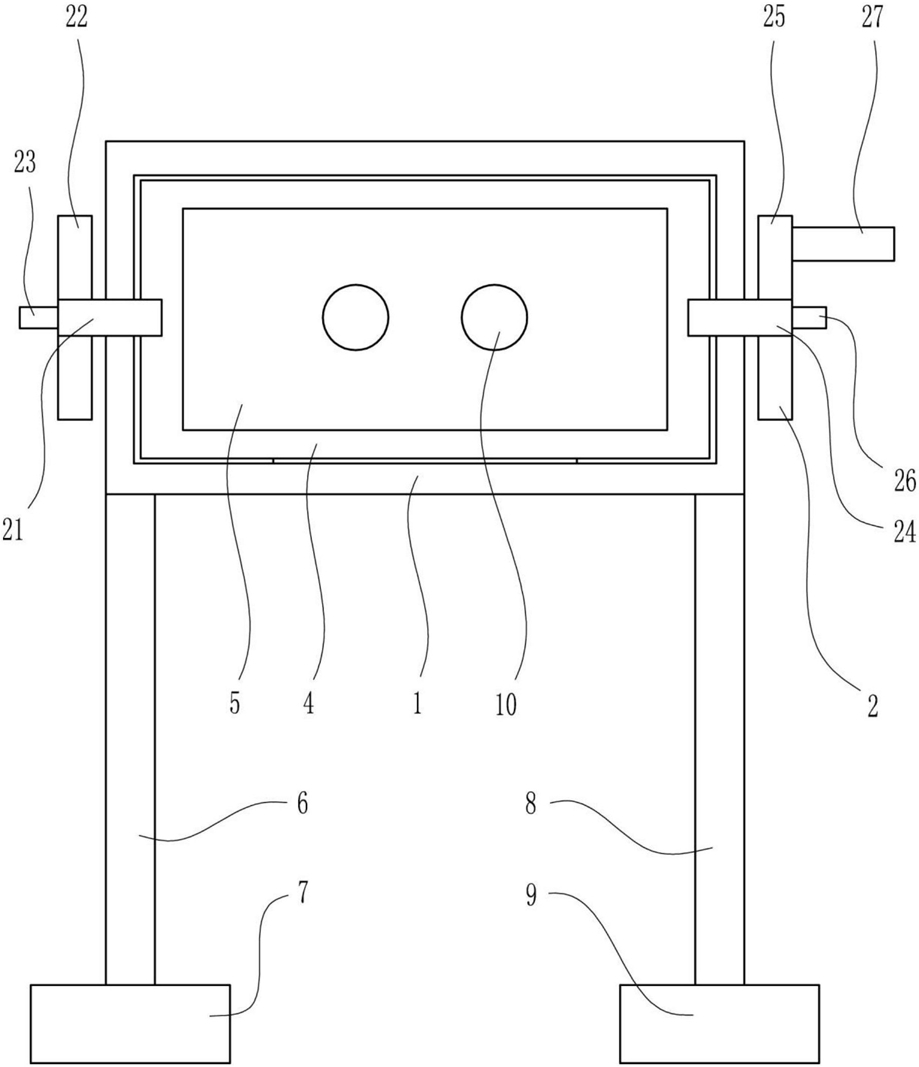

1.一种便于操作型生物安全柜,其特征在于,包括有柜体(1)、移动装置(2)、调整装置(3)、前侧板(4)、玻璃板(5)、左支架(6)、左固定板(7)、右支架(8)和右固定板(9);在柜体(1)上安装有移动装置(2),在柜体(1)内部设置有调整装置(3),柜体(1)的前侧壁为敞口式设置,前侧板(4)位于柜体(1)内,前侧板(4)位于调整装置(3)的前方,前侧板(4)与柜体(1)相配合,前侧板(4)与柜体(1)设置为活动连接,前侧板(4)与移动装置(2)相连接,在前侧板(4)上开有前后贯穿的矩形凹槽(40),玻璃板(5)位于前侧板(4)的矩形凹槽(40)内,玻璃板(5)与前侧板(4)设置为固定连接,在玻璃板(5)上开有隔离手套孔(10),左支架(6)的上端与柜体(1)底部的左端通过焊接连接的方式连接,左支架(6)的下端与左固定板(7)顶部的中部通过焊接连接的方式连接,右支架(8)位于左支架(6)的右侧,右支架(8)上端与柜体(1)底部的右端通过焊接连接的方式连接,右支架(8)的下端与右固定板(9)顶部的中部通过焊接连接的方式连接。

2.根据权利要求1所述的一种便于操作型生物安全柜,其特征在于,移动装置(2)包括有左L形连接杆(21)、左圆盘(22)、左销杆(23)、右L形连接杆(24)、右圆盘(25)、右销杆(26)和摇杆(27);左L形连接杆(21)位于柜体(1)的左侧,左L形连接杆(21)右前端的后侧壁与前侧板(4)前侧壁的左端设置为固定连接,左圆盘(22)位于左L形连接杆(21)的后方,左L形连接杆(21)的左后端与左圆盘(22)设置为固定连接,左圆盘(22)位于柜体(1)的左侧,在左圆盘(22)的中部开有左右贯穿的左滑槽(221),柜体(1)的左侧壁与左销杆(23)的右端通过焊接连接的方式连接,左销杆(23)位于左圆盘(22)的左滑槽(221)内,左销杆(23)与左圆盘(22)设置为活动连接,右L形连接杆(24)位于柜体(1)的右侧,右L形连接杆(24)左前端的后侧壁与前侧板(4)前侧壁的右端设置为固定连接,右圆盘(25)位于右L形连接杆(24)的后方,右L形连接杆(24)的右后端与右圆盘(25)设置为固定连接,右圆盘(25)位于柜体(1)的右侧,在右圆盘(25)的中部开有左右贯穿的右滑槽(251),柜体(1)的右侧壁与右销杆(26)的左端通过焊接连接的方式连接,右销杆(26)位于右圆盘(25)的右滑槽(251)内,右销杆(26)与右圆盘(25)设置为活动连接,摇杆(27)的左端与右圆盘(25)右侧壁的上部通过焊接连接的方式连接。

3.根据权利要求2所述的一种便于操作型生物安全柜,其特征在于,调整装置(3)包括有活动板(31)、环形滑轨(32)、第一滑块(33)、长滑轨(34)、第二滑块(35)和工作台(36);活动板(31)位于柜体(1)内,活动板(31)位于前侧板(4)的后方,活动板(31)的底部与柜体(1)的内底部设置为活动连接,在活动板(31)顶部的中部开有圆形凹槽(310),环形滑轨(32)位于活动板(31)的圆形凹槽(310)内,环形滑轨(32)上滑动式的设置有第一滑块(33),第一滑块(33)的顶部与长滑轨(34)的底部通过焊接连接的方式连接,第二滑块(35)滑动式的位于长滑轨(34)上,第二滑块(35)的顶部与工作台(36)底部的中部通过焊接连接的方式连接。

4.根据权利要求3所述的一种便于操作型生物安全柜,其特征在于,还包括有导向杆(41)、导向套(42)、第一定位螺栓(43)、丝杆(44)、螺母(45)、转盘(46)、第一轴承座(47)和第二轴承座(48);导向杆(41)、导向套(42)、第一定位螺栓(43)、丝杆(44)、螺母(45)、转盘(46)、第一轴承座(47)和第二轴承座(48)均位于柜体(1)内,导向杆(41)位于活动板(31)的左侧,导向杆(41)的上端与柜体(1)内顶部的左部通过焊接连接的方式连接,导向杆(41)的下端与柜体(1)内底部的左部通过焊接连接的方式连接,导向套(42)滑动式的套在导向杆(41)上,在导向套(42)左侧壁上开有螺纹孔,第一定位螺栓(43)位于导向套(42)的螺纹孔内,第一定位螺栓(43)与导向套(42)设置为螺纹连接,第一定位螺栓(43)与导向杆(41)设置为活动连接,导向套(42)的右侧壁与活动板(31)的左侧壁通过焊接连接的方式连接,丝杆(44)位于活动板(31)的右侧,螺母(45)设置在丝杆(44)上,丝杆(44)与螺母(45)相配合,螺母(45)的左侧壁与活动板(31)的右侧壁通过焊接连接的方式连接,转盘(46)位于螺母(45)的下方,转盘(46)套在丝杆(44)上,转盘(46)与丝杆(44)设置为固定连接,第一轴承座(47)位于转盘(46)的下方,第一轴承座(47)内的轴承与丝杆(44)的下端通过过盈连接的方式连接,第一轴承座(47)的底部与柜体(1)内底部的右部通过螺栓连接的方式连接,第二轴承座(48)内的轴承与丝杆(44)的上端通过过盈连接的方式连接,第二轴承座(48)的顶部与柜体(1)内顶部的右部通过螺栓连接的方式连接。

5.根据权利要求4所述的一种便于操作型生物安全柜,其特征在于,还包括有升降板(51)、万向轮(52)、第二定位螺栓(53)和第三定位螺栓(54);

在升降板(51)上开有若干个孔,左支架(6)位于升降板(51)左部的孔内,右支架(8)位于升降板(51)右部的孔内,左支架(6)和右支架(8)均与升降板(51)设置为活动连接,升降板(51)的底部左右对称式焊接有万向轮(52),左固定板(7)和右固定板(9)位于左右对称式设置的万向轮(52)之间,升降板(51)的前侧壁开有若干个螺纹孔,第二定位螺栓(53)位于升降板(51)右部的螺纹孔内,第二定位螺栓(53)与升降板(51)设置为螺纹连接,第二定位螺栓(53)位于右支架(8)的前方,第二定位螺栓(53)与右支架(8)设置为活动连接,第三定位螺栓(54)位于升降板(51)左部的螺纹孔内,第三定位螺栓(54)与升降板(51)设置为螺纹连接,第三定位螺栓(54)位于左支架(6)的前方,第三定位螺栓(54)与左支架(6)设置为活动连接。
