专利号: 2017111241147
申请人: 重庆羽狐科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

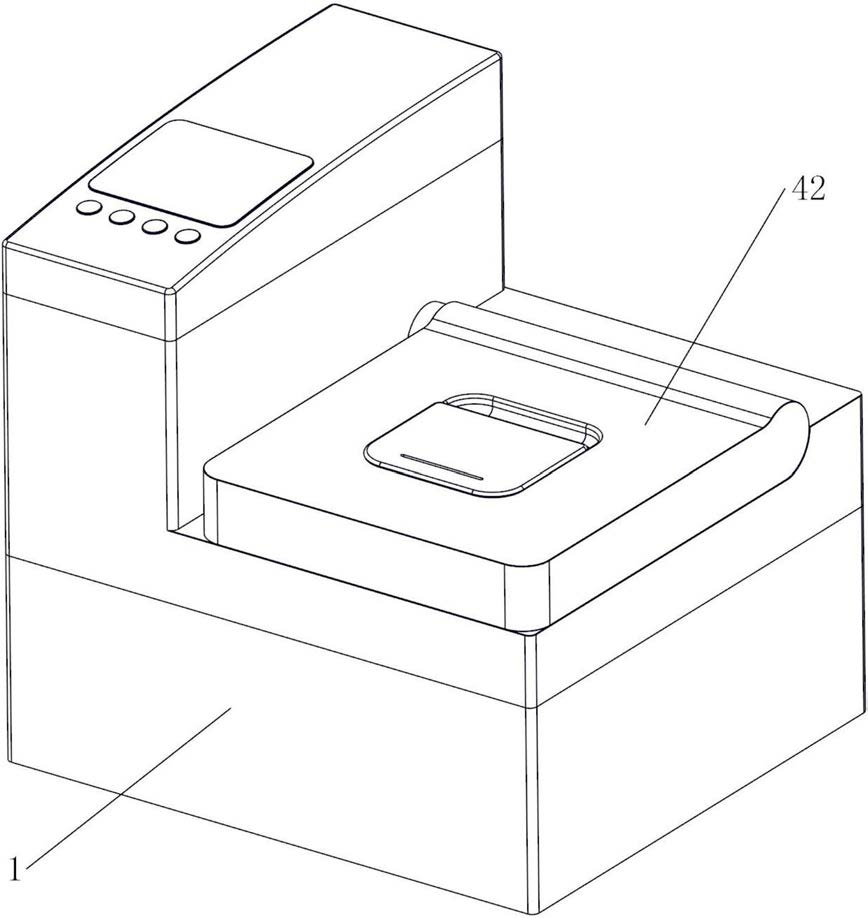

1.一种全自动电饭煲,包括外壳、储米装置、淘米装置以及煮米装置,其特征在于:所述淘米装置包括淘米仓,所述淘米仓上设有进米口和进水口,所述淘米仓下部布置有米输送管和螺杆泵,所述螺杆泵的螺杆同轴设置在所述米输送管内,所述米输送管的一端与淘米仓内部相互连通,米输送管另一端设有出米口A,所述出米口A处设置有堵头和驱动堵头来回移动的驱动机构A;所述煮米装置包括锅胆、锅盖和能够承装锅胆的加热组件,所述锅盖边缘通过铰接轴铰接在外壳上,所述铰接轴同轴套设在米输送管上;所述煮米装置还包括驱动机构B,所述驱动机构B包括内座、外座和电动伸缩机构,所述外座固定安装在外壳内,所述内座位于外座内侧并可相对外座滑动,所述外座上开有外槽,所述外槽包括竖槽和连接于竖槽下方的第一横槽,所述内座上开有与外槽相对应的内槽,所述内槽包括第二横槽、第三横槽和斜槽,所述斜槽连接第二横槽和第三横槽,所述第三横槽与第一横槽相平齐,所述第二横槽的高度不大于竖槽的高度。

2.根据权利要求1所述的全自动电饭煲,其特征在于:所述驱动机构B能够将锅胆从煮米位移动至加米位,所述煮米位为锅盖完全盖住锅胆口的位置,所述加米位为锅胆口移动至出米口A正下方的位置;所述锅胆在加米位的高度低于锅胆在煮米位的高度。

3.根据权利要求2所述的全自动电饭煲,其特征在于:所述加热组件包括用于承装锅胆的加热托盘以及固定在加热托盘外侧的外框架,所述外框架外侧设置有滑块,所述滑块同时穿过内槽和外槽,所述电动伸缩机构的输出端与内座连接。

4.根据权利要求3所述的全自动电饭煲,其特征在于:所述米输送管由相互嵌套的内管体和外管体组成,所述内管体与淘米仓固定连接,所述外管体与内管体之间可轴向上滑动配合,所述出米口设置外管体上,所述螺杆泵还包括驱动电机、与驱动电机上面的主动齿轮相互啮合的从动齿轮,所述从动齿轮与螺杆同轴固定连接,所述主动齿轮和从动齿轮为柱形齿轮,主动齿轮与从动齿轮的厚度不同,使得从动齿轮沿自身轴向上小幅滑动时,主动齿轮与从动齿轮之间仍然能够保持相互啮合和传动;所述淘米仓上设置有振动元件,所述从动齿轮连接在淘米仓外侧,在振动元件的驱动下所述外壳连带内管体、从动齿轮和螺杆可相对外管体前后做往复运动。

5.根据权利要求4所述的全自动电饭煲,其特征在于:所述储米装置包括储米仓、连通储米仓与淘米仓之间的送米管路、以及通过抽吸或鼓风方式输送送米管路中米粒的风机,所述外壳内侧设置有与控制器连接的称重传感器,所述储米仓安放在称重传感器上。

6.根据权利要求5所述的全自动电饭煲,其特征在于:所述储米仓上具有透明区域,所述外壳内侧靠近所述透明区域设置有用于拍摄储米仓内部米种的摄像头,所述摄像头与控制器连接。

7.根据权利要求6所述的全自动电饭煲,其特征在于:所述储米仓的内侧底部开设有出米口B,所述送米管路位于出米口B下方且与出米口B相互连通,所述出米口B与送米管路的连接处设置有仓门,所述外壳内部靠近仓门位置处设置有控制仓门开阖的仓门控制机构;

所述储米装置还包括安全锁位机构,所述安全锁位机构用于在仓门打开的状态下锁定仓体的位置。

8.根据权利要求7所述的全自动电饭煲,其特征在于:所述安全锁位机构包括固定连接在仓体外侧底部的锁位板,所述锁位板上设置有滑槽,所述仓门与滑槽滑动配合;所述仓门控制机构包括柱销、与柱销连接且可驱动柱销横向平移的驱动机构C,所述驱动机构C安装在外壳内侧;所述仓门的一侧板面上设置有凸块,所述凸块随仓门同步移动,凸块下部开设有与柱销外侧周面相配适的凹槽,所述锁位板上靠近凸块移动路径的下部设置有挡板,当仓门关闭时,柱销可向下平移与凸块分离,当仓门打开时,柱销被挡板阻挡无法向下平移与凸块分离;所述安全锁位机构还包括与锁位板连接的盖板,所述盖板盖扣在滑槽上,盖板上设置有横向延伸的长条形的通孔,所述凸块从所述通孔中伸出,所述挡板设置在盖板上,挡板沿通孔的下边沿设置。

9.根据权利要求8所述的全自动电饭煲,其特征在于:所述储米仓并列设置有两个,所述两个储米仓的仓门由驱动机构C控制开阖,所述驱动机构C包括电机、与电机传动连接的传动轴、并列设置在传动轴上的主动齿轮、驱动机构D,所述主动齿轮的数量与储米仓的数量相同;所述仓门控制机构还包括滑杆、设置在滑杆上面的与滑杆滑动配合的滑板,所述滑板的底部设置有齿条,所述齿条可与主动齿轮传动配合,所述柱销固定设置在滑板的侧面;

所述驱动机构D可控制传动轴沿自身轴向前后运动使得两个主动齿轮可切换地与对应侧的齿条做分离或啮合动作。

10.根据权利要求9所述的全自动电饭煲,其特征在于:所述驱动机构D包括与传动轴平行设置的光杆,光杆上设置带拨叉的滑块,所述滑块的两侧分别设置有一个弹簧,所述弹簧将滑块弹性约束在光杆的中部位置,所述滑块的两侧设置有电磁驱动元件,所述滑块在电磁驱动元件的驱动下沿光杆前后滑动。
