专利号: 2017110553669
申请人: 烟台知兴知识产权咨询服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

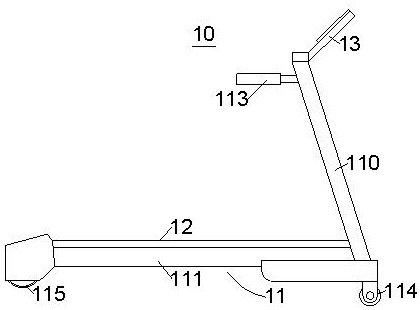

1.一种可调节扶手高度的跑步机,其特征在于:所述跑步机包括机架(11)、跑带(12)、传动系统(14)和仪表盘(13),所述机架(11)包括立架(110)和底座(111),所述立架(110)为L形且竖向设置,所述底座(111)的一端与所述立架(110)固定连接,所述底座(111)上设置有两个滚筒(112),所述滚筒(112)可转动的支撑于所述底座(111),所述跑带(12)分别绕设于两个所述滚筒(112)且能够在所述滚筒(112)的作用下转动,所述传动系统(14)设置于所述底座(111)且与其中一个所述滚筒(112)传动配合,所述传动系统(14)能够带动所述滚筒(112)转动且使所述跑带(12)转动,所述仪表盘(13)能够控制所述滚筒(112)和所述跑带(12)的转速,所述立架(110)上设置有扶手(113),所述扶手(113)沿竖向可滑动的设置于所述立架(110),以使所述扶手(113)的高度可调;

所述传动系统(14)包括第二电机、主动件(140)、传动皮带(141)和至少一个调节件(142),所述主动件(140)包括转动部(143)和至少五个伸缩部(144),所述转动部(143)为圆环形,所述转动部(143)与所述第二电机的输出轴传动连接且所述第二电机能够带动所述转动部(143)绕所述转动部(143)的轴线转动,所述至少五个伸缩部(144)沿所述转动部(143)的周向分布,所述伸缩部(144)沿所述转动部(143)的径向延伸,所述伸缩部(144)的远离所述转动部(143)的一端固定设置有第一皮带轮(145),所述第一皮带轮(145)与所述伸缩部(144)不能相对转动,所述第一皮带轮(145)的轴线与所述转动部(143)的轴线平行,所述第一皮带轮(145)上设置有用于所述传动皮带(141)匹配的皮带槽,所述伸缩部(144)可伸缩且通过所述仪表盘(13)进行液压控制,以使所述伸缩部(144)的长度可调且使所述第一皮带轮(145)靠近或远离所述转动部(143);所述调节件(142)包括滑动块(146)、调节轮(147)和压力调节器(148),所述底座(111)的内部设置有滑槽(149),所述滑槽(149)沿与所述转动部(143)的轴线垂直的方向设置,所述滑动块(146)可滑动的嵌设于所述滑槽(149)内,所述调节轮(147)可转动的设置于所述滑动块(146),所述调节轮(147)、所述转动部(143)和所述滚筒(112)的轴线平行,所述调节轮(147)的周向表面设置有用于与所述传动皮带(141)匹配的皮带槽,所述压力调节器(148)分别与所述底座(111)和所述滑动块(146)连接,其中一个所述滚筒(112)的一端同轴固定有第二皮带轮(150),所述传动皮带(141)分别绕过所述调节轮(147)、所述第二皮带轮(150)和其中一部分所述第一皮带轮(145),所述压力调节器(148)用于将所述滑动块(146)压紧于所述传动皮带(141),以使所述传动皮带(141)张紧,所述伸缩部(144)伸长或缩短时,所述滑动块(146)能够带动所述调节轮(147)沿所述滑槽(149)滑动。

2.根据权利要求1所述的可调节扶手高度的跑步机,其特征在于:所述扶手(113)通过连接件(116)与所述立架(110)连接,所述连接件(116)包括丝杠(117)、螺母(118)和第一电机,所述丝杠(117)绕自身轴线可转动的设置于所述立架(110),所述丝杠(117)竖向设置,所述螺母(118)套设于所述丝杠(117),所述螺母(118)沿竖向可滑动的设置于所述立架(110),所述扶手(113)的一端与所述螺母(118)刚性连接且能够同步运动,所述第一电机用于带动所述丝杠(117)转动,所述丝杠(117)转动时能够带动所述螺母(118)竖向运动,以使所述扶手(113)能够沿竖向运动,所述仪表盘(13)能够控制所述第一电机。

3.根据权利要求1所述的可调节扶手高度的跑步机,其特征在于:所述压力调节器(148)包括压力调节块(151)和挤压弹簧(152),所述压力调节块(151)通过螺栓固定于所述滑槽(149)内,所述滑槽(149)内设置有多个螺纹孔,所述多个螺纹孔沿所述滑槽(149)的延伸方向分布,所述螺栓选择性的固定于部分所述螺纹孔内,以使所述压力调节块(151)能够改变在所述底座(111)上的位置且使所述压力调节块(151)与所述滑动块(146)之间的距离可调,所述挤压弹簧(152)为压簧,所述挤压弹簧(152)的两端分别抵住所述压力调节块(151)和所述滑动块(146),所述挤压弹簧(152)用于使所述调节轮(147)压紧于所述传动皮带(141)。

4.根据权利要求1所述的可调节扶手高度的跑步机,其特征在于:所述扶手(113)上包覆有硅胶层。

5.根据权利要求1所述的可调节扶手高度的跑步机,其特征在于:所述立架(110)的底部前端设置有两个滚轮(114),所述两个滚轮(114)沿所述立架(110)的宽度方向设置。

6.根据权利要求1所述的可调节扶手高度的跑步机,其特征在于:所述底座(111)的远离所述立架(110)的一端底部设置有滚缓冲件(115),所述滚缓冲件(115)为弧形钢板,所述滚缓冲件(115)的开口向上,所述滚缓冲件(115)的一端与所述底座(111)固定连接,所述滚缓冲件(115)的另一端沿所述底座(111)的长度方向可滑动的连接于所述底座(111)。

7.根据权利要求1所述的可调节扶手高度的跑步机,其特征在于:所述底座(111)与所述立架(110)可转动的连接且所述底座(111)与所述立架(110)可折叠。
