1.一种核壳结构纳米复合材料的制备方法，其特征在于，所述方法包括如下步骤：

1)将铁盐与对苯二甲酸经溶剂热反应得到MIL-101(Fe)八面体；

2)将步骤1)制备的MIL-101(Fe)八面体加入乙醇溶液中，之后加入钛酸四正丁酯搅拌，然后加入水、氢氟酸经水热反应得到MIL-101(Fe)/TiO2核壳结构纳米复合材料。

2.根据权利要求1所述核壳结构纳米复合材料的制备方法，其特征在于，步骤1)中所述铁盐为FeCl3·6H2O，溶剂热反应采用的溶剂为二甲基甲酰胺，溶剂热反应得到MIL-101(Fe)八面体的方法是将FeCl3·6H2O与对苯二甲酸加入到二甲基甲酰胺溶液中，之后经超声、加热反应、离心、洗涤和干燥后，制得。

3.根据权利要求2所述核壳结构纳米复合材料的制备方法，其特征在于，所述FeCl3·

6H2O在二甲基甲酰胺溶液中的摩尔浓度为0.15-0.16mol/L；对苯二甲酸在二甲基甲酰胺溶液中摩尔浓度为0.07-0.08mol/L。

4.根据权利要求2所述核壳结构纳米复合材料的制备方法，其特征在于，所述超声是在室温下超声10-20min，加热反应的反应温度为110-130℃，反应时间为20-24h。

5.根据权利要求1所述核壳结构纳米复合材料的制备方法，其特征在于，步骤2)中所述钛酸四正丁酯在乙醇溶液中的浓度为0.013～0.015mol/L；水与乙醇溶液的体积比为7:

100-17:200；氢氟酸与乙醇溶液的体积比为1:2000-21:1000。

6.根据权利要求1所述核壳结构纳米复合材料的制备方法，其特征在于，步骤2)中所述加入钛酸四正丁酯搅拌的时间为10-15min。

7.根据权利要求1所述核壳结构纳米复合材料的制备方法，其特征在于，步骤2)中所述加入水、氢氟酸进行搅拌混合，搅拌时间为10-15min。

8.根据权利要求1所述核壳结构纳米复合材料的制备方法，其特征在于，步骤2)中所述水热反应的反应温度为180-190℃，反应时间为8-20h。

9.根据权利要求1所述核壳结构纳米复合材料的制备方法，其特征在于，步骤1)所述洗涤采用乙醇进行洗涤，步骤2)中所述水热反应之后依次采用二甲基甲酰胺和乙醇洗涤。

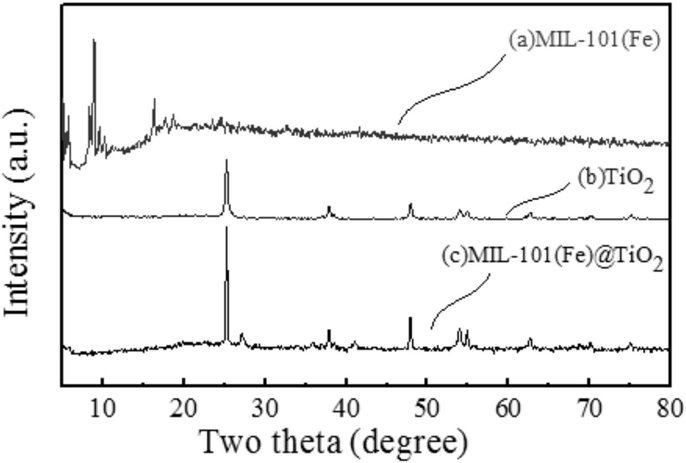

10.一种核壳结构纳米复合材料，其特征在于，采用权利要求1-9任一项所述制备方法制得。
