1.一种新型有机包覆核-壳纳米复合储氢材料，为三层核壳型结构，表达式为PMMA@CNT-TiF3@Mg-Ni-La，即，PMMA、CNT-TiF3、Mg-Ni-La合金依次包覆。

2.根据权利要求1所述的一种新型有机包覆核-壳纳米复合储氢材料，其特征在于，所述Mg-Ni-La合金中，镁含量为90at.％，镧含量为0-10at.％，其余为镍。

3.一种新型有机包覆核-壳纳米复合储氢材料的制备方法，其特征在于，包括，步骤1，合金配料：选取纯度≥99.8％的金属镁块和镍粉、镧粉，按镁含量为90at.％，镧含量为0-

10at.％，其余为镍进行配比，考虑到烧损，镁添加3～5wt.％的烧损，镍镧片通过镍粉和镧粉混合后预压获得压片，压力为1.0MPa，保压时间为15s；

步骤2，制备合金铸锭：

将称好的镁块放入预先烘干的石墨坩埚中，在SF6+CO2混合气氛保护下加热至750～800℃，将预压制的镍镧片投入上述镁金属熔融液体中，机械搅拌15min，得到均匀富镁合金熔体，将合金熔体继续升温至850～900℃，并保温30min，熔体保温过程中拌有机械搅拌，待镍镧片全部熔化后浇铸至提前预热至200℃的钢制模具中，空冷至室温，得到镁镍镧合金铸锭；

步骤3，整体改性：

将得到的镁镍镧合金铸锭置于氩气保护的密闭球磨罐中，通过高能振动球磨机球磨撞击不断细化晶粒，球料比20:1，球磨时间12h，球磨机转速875rap/min，获得纳米/非晶合金粉，将得到的纳米/非晶合金粉与CNTs和TiF3同时加入球磨罐，在高纯氩气保护下高能球磨

15min，实现表面复合催化改性，得到Mg-Ni-La基纳米复合储氢合金粉；

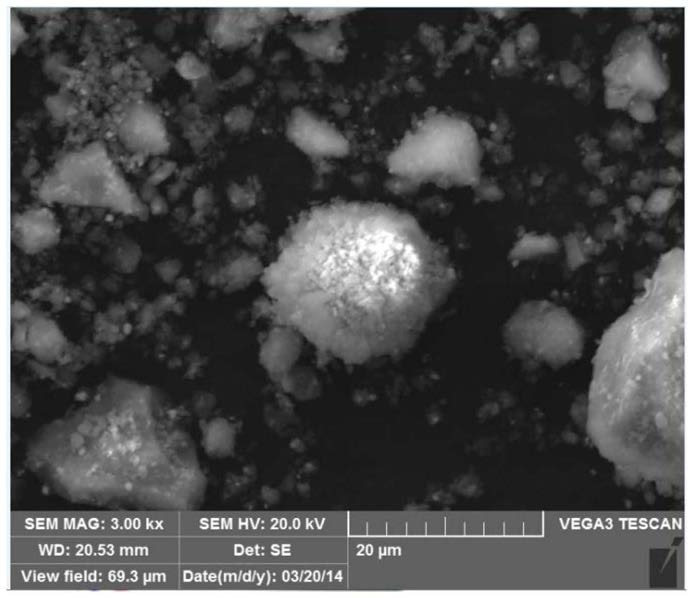

步骤4，将步骤3获得的三元镁基纳米复合储氢合金粉置于超声振动包覆机中，添加PMMA，超声30min，获得PMMA@CNT-TiF3@Mg-Ni-La三层核壳型纳米复合储氢材料。

4.根据权利要求3所述的一种新型有机包覆核-壳纳米复合储氢材料的制备方法，其特征在于，所述的步骤3中在改性镁基合金粉中加入的CNTs和TiF3与合金粉的重量比为1：1：

8。
