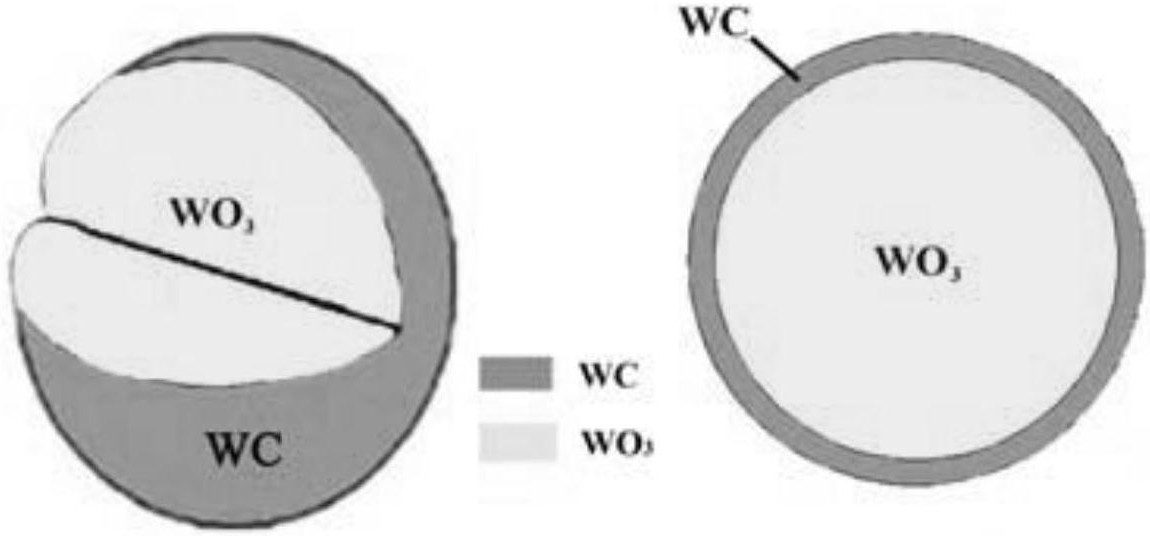

1.一种WC/WO3核壳结构电催化剂制备方法，其特征在于，包括以下步骤：(1)配制10～

40wt％的水溶液，导入喷雾干燥器，喷雾干燥的热空气流速为600～1300L/h，进料温度为

120～240℃，出料温度为70～120℃，加料速度为10～45ml/min，得到样品A；将样品A放入马弗炉中进行烧结，烧结温度为1100～1300℃，升温速率为2～4℃/min，烧结时间为4～6h，得到具有中空介孔结构的WO3微球；(2)将WO3微球放入管式马弗炉中，在CO/H2气氛下，按照3～

5℃/min升温至750～850℃，保持1.5～2h，在管式炉外侧用10～15℃的冷空气正对管式炉吹风；使马弗炉的炉内温度降至室温；然后取出所得物即为WC/WO3中间物；所述CO/H2的体积比为1:1.5～2；(3)将WC/WO3中间物放入真空管式炉中通入高纯氧，以2～4℃/min的升温速率升温至150～200℃，保持1～2h，自然冷却至室温，即得WC/WO3核壳结构电催化剂。

2.根据权利要求1所述一种WC/WO3核壳结构电催化剂制备方法，其特征在于，所述步骤(2)中，以钨酸铅微球为模板剂，用1.5～3mol/L的硝酸溶液浸渍，放入高压反应釜中，反应釜温度为150～180℃，反应时间为24～48h；自然冷却后，过滤用去离子水洗涤，得到的洗涤物放入管式马弗炉中进行烧结，烧结温度为1100～1200℃，升温速率为2～4℃/min，烧结时间为2～3h，再用液氮自然挥发地通入管式炉中降温，得到具有中空介孔结构的WO3微球。

3.根据权利要求1所述一种WC/WO3核壳结构电催化剂制备方法，其特征在于，所述步骤(3)，将WC/WO3中间物制成修饰电极，在酸性溶液中进行阳极氧化处理，阳极化的电流密度为0.3～2.0A/dm2，时间为30～60min，再用去离子水清洗干净后，即得WC/WO3核壳结构电催化剂。

4.根据权利要求2所述一种WC/WO3核壳结构电催化剂制备方法，其特征在于，所述钨酸铅微球为中空介孔结构，且粒径为1～3μm。

5.根据权利要求3所述一种WC/WO3核壳结构电催化剂制备方法，其特征在于，所述酸性溶液为3～5mol/L的硫酸溶液、2.5～4mol/L的硝酸溶液或两者的混合物。

6.根据权利要求3所述一种WC/WO3核壳结构电催化剂制备方法，其特征在于，所述修饰电极以导电玻璃或玻碳电极为基材，将WC/WO3中间物添加粘结剂制成浆料刷涂在基材的表面，厚度为100～500μm，然后烘干，即得修饰电极。

7.根据权利要求6所述一种WC/WO3核壳结构电催化剂制备方法，其特征在于，所述添加剂为PVDF或PTFE，且粘结剂的用量为不超过WC/WO3中间物重量的10％。
