1.一种Bi2Sn2O7/Bi24O31Br10复合可见光催化剂的制备方法，其特征在于，该方法包括：

1）Bi2Sn2O7的制备：

将0.5～2 mmol的Bi(NO3)3溶于10～30 mL体积比为1:10的硝酸溶液里，超声10min,搅拌20min后，得澄清溶液A；

将0.5～2 mmol的Na2Sn2O3溶于20～50mL 的去离子水中得溶液B；

将溶液B转移到溶液A中，得乳浊液C；向乳浊液C中滴加NH3•H2O溶液至pH为9～12，得混合物D；将混合物D转移到50mL的聚四氟乙烯内胆中，180ºC下保持24h，冷却至室温后，用去离子水和无水乙醇分别清洗3次，70～90 ºC下烘干得Bi2Sn2O7黄色粉末；

2）Bi24O31Br10前驱物溶液的制备：

将2～4 mmol的Bi(NO3)3超声溶于20～80 mL的乙二醇溶液中，室温下搅拌1h，得溶液E；

将2～4 mmol的KBr溶于20～50mL 的乙二醇中，搅拌1h，得溶液F；

将溶液F加到溶液E中，搅拌1h，得混合物G；将混合物G于70～90 ºC的水浴中加热4.5h后，室温搅拌0.5 h至室温，得到澄清溶液G。

3）Bi2Sn2O7/Bi24O31Br10的制备：

将0.01～0.2g的Bi2Sn2O7分散于50～100 mL体积比为10:1的乙醇-水溶液中，超声

0.5h，得混合物H；将溶液G滴加到混合物H中，得到混合物I，离心分离后，用超纯水和无水乙醇分别清洗3次，70～90 ºC下干燥2h，得粉末J；将粉末J转移到马弗炉中，以5 ºC/min的升温速率加热到400～700 ºC，保持2h，得到Bi2Sn2O7/Bi24O31Br10复合可见光催化剂。

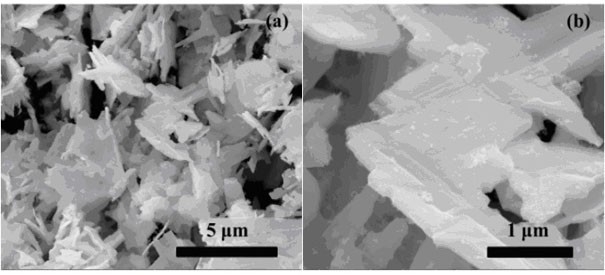

2.根据权利要求1所述的一种Bi2Sn2O7/Bi24O31Br10复合可见光催化剂的制备方法，其特征在于，在Bi2Sn2O7的制备中，烘干温度为80 ºC。

3.根据权利要求1所述的一种Bi2Sn2O7/Bi24O31Br10复合可见光催化剂的制备方法，其特征在于，在Bi24O31Br10前驱物溶液的制备中，水浴的温度为80 ºC。

4.根据权利要求1所述的一种Bi2Sn2O7/Bi24O31Br10复合可见光催化剂的制备方法，其特征在于，在Bi2Sn2O7/Bi24O31Br10的制备中，干燥的温度为80 ºC。
