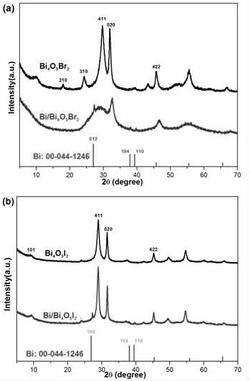

1.一种用于可见光下氧化压裂返排液中有机硼的Bi/Bi4O5X2(X＝Br,I)光催化剂，其特征在于，所述催化剂是一种按照控制不同比例的Bi元素和卤元素(Br,I)的比例合成的复合光催化剂，具有良好的光催化活性。

2.如权利要求1所述的用于可见光下催化氧化压裂返排液中有机硼的Bi/Bi4O5X2(X＝Br,I)复合光催化剂的制备方法，其特征在于，所述方法包括如下步骤：在搅拌条件下，将含7.8mmol铋元素的化合物溶于一定量丙三醇中，再将4mmol含碘元素化合物溶于一定量丙三醇中，其中Bi:I＝1.95:1；将含10.4mmol铋元素的化合物溶于一定量丙三醇中，再将4mmol含溴元素化合物溶于一定量丙三醇中，其中Bi:Br＝2.6:1；

将含碘元素化合物和溴元素化合物的丙三醇溶液分别逐滴滴加入含铋元素化合物的丙三醇溶液中混合溶液搅拌，反应；

将所得混合溶液放入高温高压反应釜中，一定温度下反应一段时间得到反应前驱物，将反应物干燥得到前驱物；

取一定量的反应前驱物加入一定量的蒸馏水中，在一定水浴温度下水解一定时间，得到Bi/Bi4O5X2(X＝Br,I)复合光催化剂。

3.如权利要求2所述的方法，其特征在于，所述含铋元素的无机化合物选自五水硝酸铋。

优选地，所述溶解7.8mmol和10.4mmol五水硝酸铋的丙三醇的加量为20～60mL，例如

20mL，30mL，40mL，50mL，60mL，优选40mL。

4.如权利要求2或3所述的方法，其特征在于，所述含碘、溴元素的无机化合物选碘化钾、溴化钾。

优选地，所述溶解溴化钾、碘化钾的丙三醇加量为20～60mL，例如20mL，30mL，40mL，

50mL，60mL，优选40mL。

5.如权利要求2-4所述的方法，其特征在于，所述搅拌时间为20～100min，例如20min，

40min，60min，80min，100min，优选60min。

6.如权利要求2-5所述的方法，其特征在于，所述在反应釜中的反应条件为：优选地，所述反应温度为140～180℃，例如140℃，150℃，160℃，170℃，180℃，优选160℃；

优选地，所述在反应釜中的反应时间为14～18h，例如14h，15h，16h，17h，18h，优选16h，所述高温反应在烘箱中进行。

7.如权利要求2-6所述的方法，其特征在于，所述水解反应条件为：优选地，所述水解物的量为0.2～0.5g，例如0.2g，0.3g，0.4g，0.5g，优选0.3g；

优选地，所述水解反应物的蒸馏水加量为40～70mL，例如40mL，50mL，60mL，70mL，优选

50mL；

优选地，所述水解反应所选的水浴温度为40～70℃，例如40℃，50℃，60℃，70℃，优选

50℃；

优选地，所述Bi/Bi4O5Br2水解时间为21～26h，例如21h，22h，23h，24h，25h，26h，优选

24h；

优选地，所述Bi/Bi4O5I2水解时间为1～3h，例如1h，1.5h，2h，2.5h，3h，优选2h。

8.如权利要求2-7所述的方法，其特征在于，所述干燥的条件为：优选地，所述温度为60～80℃，例如60℃，65℃，70℃，75℃，80℃，优选70℃；

优选地，所述干燥时间为6～24h，例如6h，8h，10h，12h，14h，16h，18h，20h，22h，24h，优选8～16h，进一步优选10～14h，最优选12h，所述干燥在烘箱中进行。

9.一种如权利要求1所述的可见光下催化氧化压裂返排液中的有机硼的Bi/Bi4O5X2(X＝Br,I)复合光催化剂的用途，其特征在于，所述Bi/Bi4O5X2(X＝Br,I)复合光催化剂用于可见光下催化氧化压裂返排液中的有机硼。
