1.一种氧化镧空穴注入层有机发光器件，包括空穴注入层，其特征在于：所述空穴注入层由水溶液处理的La2O3制备而成。

2.一种氧化镧空穴注入层有机发光器件的制备方法，包括空穴注入层的制备，其特征在于：所述空穴注入层的制备方法至少包括如下步骤：（1）以硝酸镧六水合物和氨水为原料，采用共沉淀法制备La2O3纳米粉体颗粒；

（2）将La2O3纳米粉体颗粒溶解在去离子水中，形成浓度为0.2wt％的La2O3悬浮液，然后对La2O3悬浮液过滤得到La2O3过滤液；

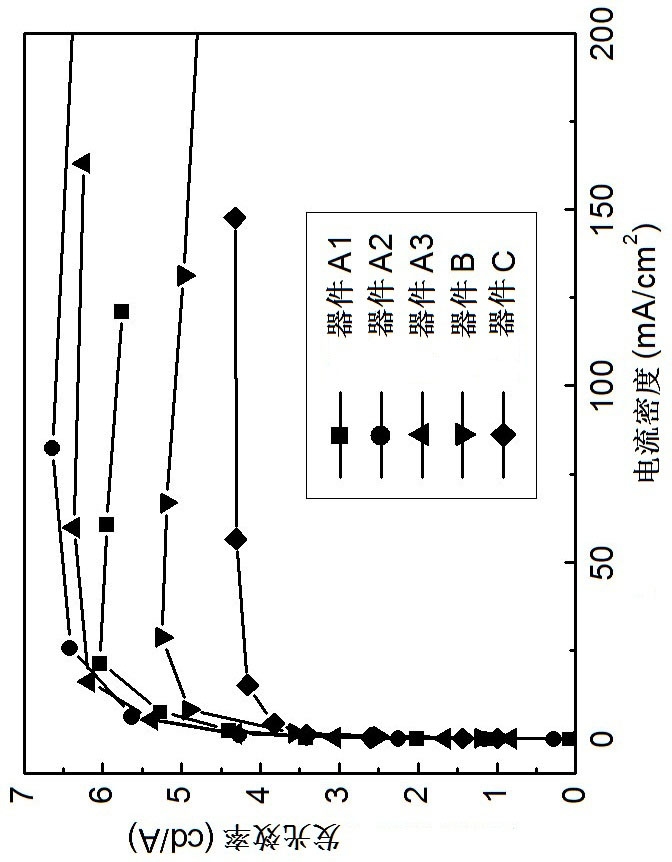

（3）在ITO阳极玻璃基片上通过旋涂工艺旋涂La2O3过滤液形成La2O3薄膜，所述La2O3过滤液中的La浓度为0.01 mg/mL—0.03 mg/mL。
