1.一种皮芯结构复合纤维，其特征在于，所述复合纤维的制备方法包括以下步骤：（1）将聚合物A、聚合物B、润滑剂和功能性助剂按照以下重量份配比经挤出机熔融共混挤出，其中聚合物A 85 99份，聚合物B 1 15份，润滑剂 0.1 5份，功能性助剂 0.1 5份；

~ ~ ~ ~

（2）将挤出物分别经热辊牵引拉伸、在温度恒定的烘箱进行拉伸处理、热辊牵引拉伸，或者将挤出物直接经热辊牵引进行拉伸处理，即得到所述的皮芯结构复合纤维；

聚合物A为聚丙烯，聚合物B为丙烯单元重量百分含量为60 98%的乙烯-丙烯共聚物；

~

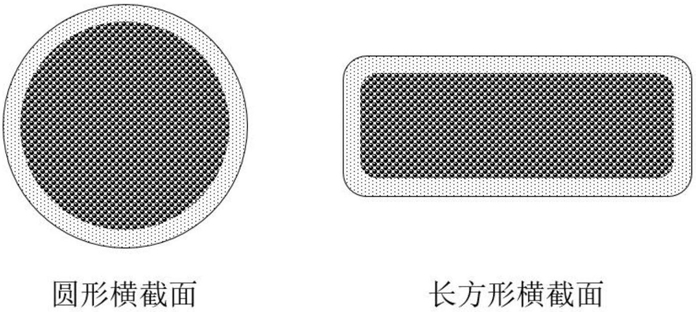

所述复合纤维的芯层为结晶度大于50%的聚合物A，皮层为结晶度小于30%的聚合物B；

所述步骤（2）中拉伸的总的拉伸倍率为5 40；所述步骤（2）中热辊和烘箱内的温度为聚~合物A的玻璃化转变温度以上5℃至聚合物A的熔点以下5℃。

2.如权利要求1所述的一种皮芯结构复合纤维，其特征在于，所述润滑剂为聚乙烯蜡、硬脂酸和乙撑双硬脂酰胺中的至少一种，功能性助剂为成核剂和抗氧剂中的至少一种。

3.如权利要求1或2所述的皮芯结构复合纤维的应用，其特征在于，所述应用包括用于制备织物、片材、板材或者全聚合物复合材料。

4.一种高性能纤维基复合板材，其特征在于，所述复合板材由权利要求1或2所述的皮芯结构复合纤维逐层交替堆叠后，经热压成型获得。

5.如权利要求4所述的一种高性能纤维基复合板材，其特征在于，所述复合板材具有以下结构：（1）同层的皮芯结构复合纤维沿其分子链取向的方向平行排列；

（2）相邻两层皮芯结构复合纤维之间的交叉角度为85 105度；

~

（3）皮芯结构复合纤维的总层数为2 100。

~

6.如权利要求4所述的一种高性能纤维基复合板材，其特征在于，所述热压成型温度为权利要求1或2所述的皮芯结构复合纤维的皮层熔融温度以上1℃至其芯层熔融温度以下1℃，热压成型压力为5 50MPa，热压成型时间为1 10min。

~ ~
