专利号: 2018102845833
申请人: 倪为勇
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2025-01-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

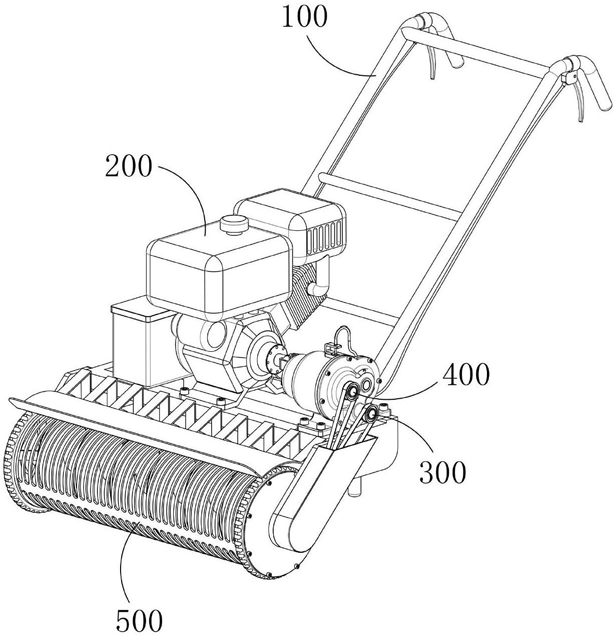

1.一种切割速度可调式安全割草设备,其特征在于,其包括支撑架、动力装置、动力传递装置、切割机构,所述的动力装置、动力传递装置、切割机构均安装于支撑架,所述的动力装置用于为切割机构提供切割动力,所述的动力传递装置用于接收动力装置产生的动力并将动力传递至切割机构,所述的切割机构在动力作用下对杂草进行切割;

所述的切割机构包括刀网、切刀,所述的刀网为水平布置且两端开口并且外圆面呈网状的筒体结构,所述的切刀设置于刀网内,所述的动力装置包括发动机、中间轴,中间轴的轴向平行于刀网的轴向,所述的发动机固定安装于支撑架,所述的中间轴与发动机之间设置有联轴器,所述的发动机的动力输出端与联轴器的动力输入端连接,中间轴的动力输入端与联轴器的动力输出端连接,发动机转动并通过联轴器牵引中间轴同步转动;

所述的动力传递装置包括切刀动力传递装置、刀网动力传递装置,所述的切刀动力传递装置、刀网动力传递装置均与中间轴连接,并且切刀动力传递装置接受中间轴转动产生的动力并将其传递至切刀,刀网动力传递装置接收中间轴转动产生的动力并将其传递至刀网;

所述的刀网动力传递装置包括齿轮传递机构b,所述的齿轮传递机构b包括转轴,所述的转轴的轴向平行于刀网的轴向,转轴分为两段并且分别为转轴a、转轴b,转轴a的动力输出端设置有转孔,转轴b的动力输入端同轴设置有连接轴并且连接轴活动套接于转孔内,转轴a与转轴b之间通过转孔、连接轴的配合进行活动连接,所述的转轴a与转轴b之间还设置有用于两者之间动力的切断或结合的离合器,所述的离合器包括离合机构、离合操纵机构,所述的离合机构的状态分为使转轴a与转轴b之间动力结合的结合状态、使转轴a与转轴b之间动力切断的切断状态,所述的离合操纵机构用于使离合机构在结合状态与切断状态之间进行切换;

上述的切割机构还包括主动轮毂、从动轮毂、转盘,所述的转盘与主动轮毂之间设置有紧固件并且两者通过紧固件进行固定安装,转盘远离主动轮毂的端面同轴设置有转盘动力轴,所述的刀网的一端固定套接于主动轮毂内、另一端固定套接于从动轮毂内,转盘转动并牵引主动轮毂、刀网、从动轮毂同步转动;

所述的切割机构与支撑架之间还设置有连接板,所述的连接板的一端固定安装于支撑架、另一端设置有穿设孔,连接板用于切割机构与安装部之间的连接,所述的转盘动力轴的动力输入端穿过连接板的穿设孔并且两者构成活动套接配合。

2.根据权利要求1所述的一种切割速度可调式安全割草设备,其特征在于,上述的齿轮传递机构b还包括主动齿轮b、从动齿轮b,所述的主动齿轮b固定套接于中间轴的动力输出端外部,所述的从动齿轮b固定套接于转轴a的动力输入端外部且从动齿轮b与主动齿轮b啮合、并且主动齿轮b与从动齿轮b之间的传动比大于1,中间轴转动并通过主动齿轮b与从动齿轮b牵引转轴a同步转动;

所述的刀网动力传递装置还包括带传动机构b,所述的带传动机构b包括主动带轮b、从动带轮b、传动带b,所述的主动带轮b固定套接于转轴b的动力输出端,所述的从动带轮b固定套接于转盘动力轴外部,主动带轮b与从动带轮b之间通过传动带b进行连接传动,转轴a转动并通过离合器牵引转轴b同步转动,转轴b转动并通过带传动机构b牵引转盘动力轴同步转动。
