1.一种水溶性石墨烯的制备方法，其特征在于具体步骤为：（1）选用两根天然石墨制成的石墨棒为电极，一端接直流电源的正极，一端接负极；在电解槽中，以浓度为1 5 mg/ml的硫酸铵水溶液为电解液，在8 12 V，0.5 3 A的条件下对石~ ~ ~墨棒进行电解剥离，得到电解石墨烯；

（2） 将100克步骤（1）得到的电解石墨烯放入三颈圆底烧瓶中，三颈烧瓶的两侧接口一端接氩气或氮气瓶，一端接入氢氧化钠溶液的尾气处理装置；三颈烧瓶的中间接口接入蛇形冷凝管，蛇形冷凝管中的水溶液保持在0 6 °C，在三颈烧瓶中倒入300 400 mL质量分数~ ~为68%的浓硝酸，搅拌均匀；

（3）将步骤（2）中的三颈圆底烧瓶浸入到油浴锅中，油浴锅的温度设置为180 200  °C的~范围内加热18 24小时，并让氩气或氮气瓶保持气体以2 10 sccm的流量通入到烧瓶中带走~ ~部分硝酸分解后的产物；

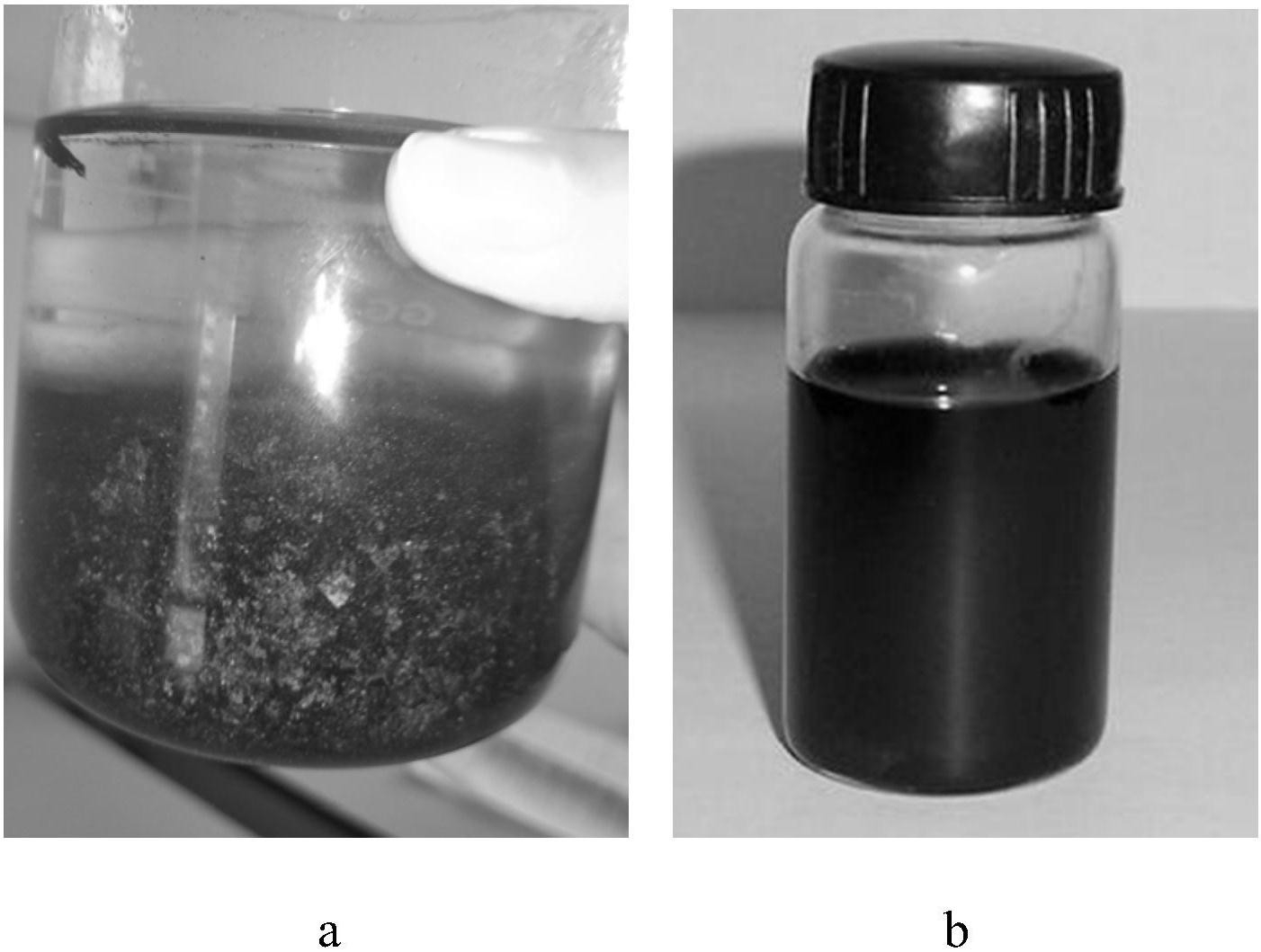

（4）步骤（3）中的硝酸彻底蒸发后三颈烧瓶中剩下的产物即为水溶性石墨烯。
