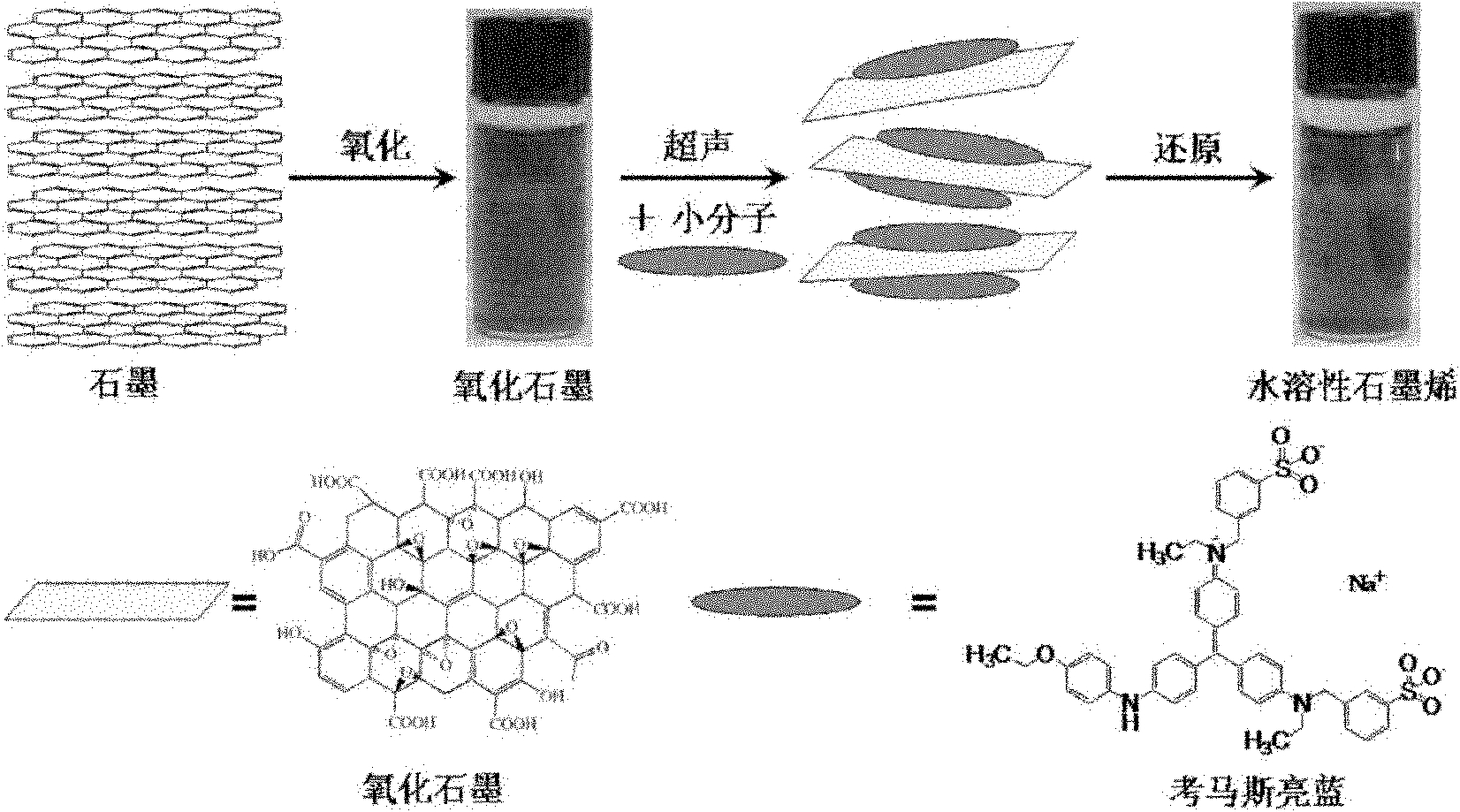

1.一种水溶性石墨烯的制备方法，其特征在于包括以下步骤：将石墨氧化成氧化石墨；然后加入考马斯亮蓝，超声使考马斯亮蓝与氧化石墨发生作用，再加入还原剂，反应，获得水溶性石墨烯。

2.根据权利要求1所述水溶性石墨烯的制备方法，其特征在于包括以下步骤：(1)往盐酸中加入石墨粉，20～40℃下浸泡24～48h后离心，收集沉淀物，用水洗涤沉淀物，然后将沉淀物干燥，得到预处理石墨粉；

(2)往浓硫酸中加入预处理石墨粉，冰盐浴冷却到0℃，搅拌下加入KMnO4，然后升温至

30～35℃，反应2～3h，加入水，再加入双氧水，离心去除杂质，上清液20～40℃干燥后得到氧化石墨；

(3)取水与氧化石墨混合，超声下反应得到氧化石墨水溶液，加入考马斯亮蓝，超声下反应30～60min后，加入水合肼，80～90℃下回流加热24～48h后，过滤，收集滤饼，洗涤滤饼，将滤饼放入水中，超声下反应20～40min后得到水溶性石墨烯。

3.根据权利要求2所述水溶性石墨烯的制备方法，其特征在于：步骤(1)所述盐酸的质量浓度为5％；

步骤(1)所述石墨粉与盐酸的添加量之比为：1g石墨粉加入40～60mL盐酸；

步骤(1)所述沉淀干燥是在105～115℃干燥24～48h。

4.根据权利要求2所述水溶性石墨烯的制备方法，其特征在于：步骤(2)所述浓硫酸的质量浓度为98％；

步骤(2)所述浓硫酸与预处理石墨粉的添加量之比为：1g预处理石墨粉加入20～

25mL浓硫酸。

5.根据权利要求2所述水溶性石墨烯的制备方法，其特征在于：步骤(2)所述KMnO4与预处理石墨粉的质量比是2.5～3∶1；

步骤(2)所述水与预处理石墨粉的添加量之比为：1g预处理石墨粉加入150～200mL水；

步骤(2)所述双氧水的用量为：1g预处理石墨粉加入2～3mL双氧水。

6.根据权利要求2所述水溶性石墨烯的制备方法，其特征在于：步骤(3)所述水与氧化石墨的用量比为：1mg氧化石墨加入1～2mL水；

步骤(3)所述考马斯亮蓝与氧化石墨的质量比为1～3∶1。

7.根据权利要求2所述水溶性石墨烯的制备方法，其特征在于：步骤(3)所述水合肼是配制成质量浓度为50％的水合肼水溶液使用，所述水合肼的用量是1mg氧化石墨加入4～6mL水合肼水溶液；

步骤(3)所述过滤是用孔径为0.22μm的聚碳酸酯薄膜过滤。

8.根据权利要求2所述水溶性石墨烯的制备方法，其特征在于：所述水为蒸馏水。
