果冻机
¥29900
专利号: 2017106965098
申请人: 江西理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

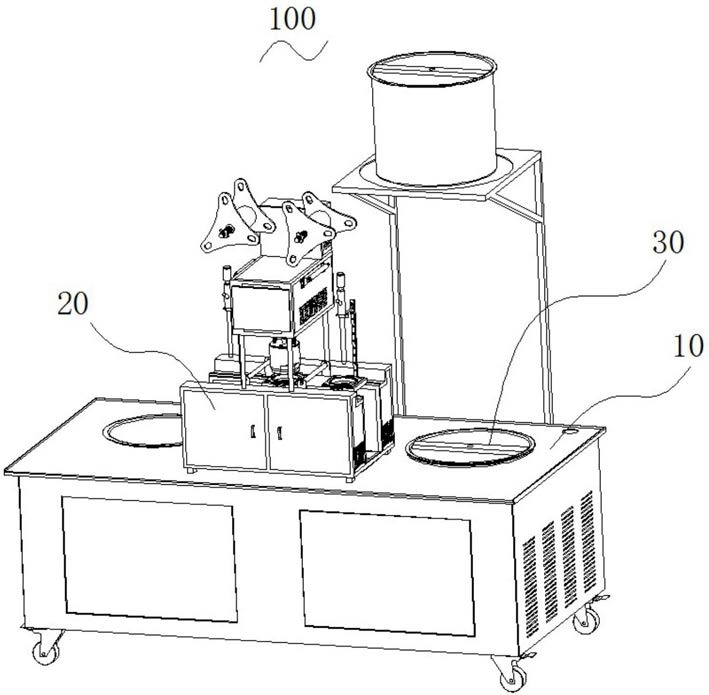

1.一种果冻机,包括原料制备柜和设于所述原料制备柜上的罐装封口机,其特征在于:

所述原料制备柜内设有搅拌组件,所述搅拌组件包括油液储存箱、设于所述油液储存箱内的煮料桶和设于所述油液储存箱底部的搅拌器,所述油液储存箱的内壁上设有多根电加热管,所述油液储存箱与所述煮料桶的底部之间设有固定管,所述搅拌器包括设于所述油液储存箱底部的搅拌电机和设于所述煮料桶内的搅拌桨,所述搅拌电机与所述搅拌桨之间通过一传动轴连接,所述传动轴贯穿所述固定管;

所述罐装封口机包括推动组件、与所述推动组件连接的卷机组件和与所述卷机组件连接的切头组件,所述推动组件包括本体、设于所述本体内的第一气缸、第二气缸和第三气缸、与所述第一气缸连接的直线导轨、设于所述直线导轨上的灌装阀和杯托、与所述第二气缸连接的凹模安装板和与所述灌装阀电性连接的控制器,所述第二气缸内设有磁性开关,所述磁性开关与所述控制器电性连接;

所述卷机组件包括卷机支架、设于所述卷机支架上的收卷电机、上压辊和下压辊、与所述收卷电机连接的收卷滚筒和放卷滚筒和与所述控制器电性连接的位移传感器;

所述切头组件包括切刀、与所述切刀连接的安装底板、设于所述安装底板上的螺杆和设于所述安装底板底部的热封头,所述螺杆一端与所述安装底板连接,另一端与所述第二气缸连接。

2.根据权利要求1所述的果冻机,其特征在于:所述油液储存箱的底部顶角上均设有油液支架,所述固定管通过一轴承与所述油液支架固定,所述传动轴与所述固定管之间设有密封圈,所述搅拌电机的输出轴轴段设有主动轮,所述传动轴朝向所述搅拌电机的一端设有从动轮,所述从动轮通过一皮带与所述主动轮连接。

3.根据权利要求1所述的果冻机,其特征在于:所述原料制备柜上设有支撑架,所述支撑架上设有半成品原料储存罐,所述煮料桶的底部侧边设有出料口,所述出料口上设有原料输送泵和与所述原料输送泵连接的原料输送管,所述原料输送管的末端与所述半成品原料储存罐的进料口连接。

4.根据权利要求1所述的果冻机,其特征在于:所述热封头上设有导柱,所述导柱上设有键销,所述键销用于约束所述导柱的径向旋转自由度,所述安装底板的中部设有一固定通孔,所述导柱贯穿所述固定通孔。

5.根据权利要求4所述的果冻机,其特征在于:所述导柱上设有定位弹簧,所述定位弹簧用于所述热封头与所述安装底板之间的定位和缓冲,所述热封头内还设有加热管,所述加热管用于所述热封头的加热。

6.根据权利要求1所述的果冻机,其特征在于:所述凹模安装板包括板体、设于所述板体上的凹模板和设于所述本体侧边的固定板,所述固定板上设有螺母孔,所述凹模板上设有切刀槽,所述凹模安装板与所述直线导轨通过螺栓进行连接,所述凹模安装板与所述第二气缸的执行端通过连杆连接。

7.根据权利要求1所述的果冻机,其特征在于:所述原料制备柜内还设有水箱、与所述水箱连接的消毒罐和设于所述原料制备柜底板上的污水收集箱,所述原料制备柜的上表面设有漏槽,所述漏槽与所述污水收集箱相连接。

8.根据权利要求7所述的果冻机,其特征在于:所述水箱上设有水泵,所述水泵的出水口分别与所述消毒罐和所述煮料桶的进料口连接,所述水箱用于存储制备果冻原料及消毒使用的纯净水。

9.根据权利要求1所述的果冻机,其特征在于:所述原料制备柜的底部还设有万向轮,所述万向轮用于方便所述原料制备柜的移动。

10.根据权利要求1所述的果冻机,其特征在于:所述收卷滚筒和所述放卷滚筒的顶端均设有弹簧预压阻尼。
