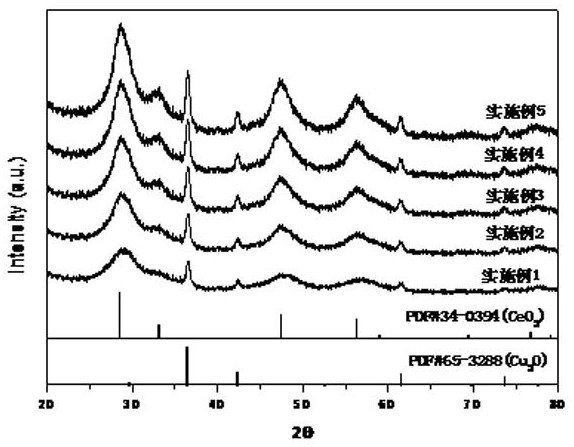

1.一种Cu2O-2CeO2纳米复合材料固相反应制备方法，将固相原料铜盐、铈盐与碱按摩尔比混合，球磨固相反应，所得产物洗涤，离心分离并干燥后制备。

2.根据权利要求1所述的Cu2O-2CeO2纳米复合材料固相反应制备方法，其特征在于：所述铜盐为二价铜盐。

3.根据权利要求2所述的Cu2O-2CeO2纳米复合材料固相反应制备方法，其特征在于：所述二价铜盐为三水合硝酸铜、五水合硫酸铜、二水合氯化铜的一种。

4.根据权利要求1所述的Cu2O-2CeO2纳米复合材料固相反应制备方法，其特征在于：所述铈盐为Ce(NO3)3·6H2O。

5.根据权利要求1所述的Cu2O-2CeO2纳米复合材料固相反应制备方法，其特征在于：所述碱为氢氧化钠。

6.根据权利要求1所述的Cu2O-2CeO2纳米复合材料固相反应制备方法，其特征在于：所述铜盐、铈盐的摩尔比为1:1；所述铜盐与碱的摩尔比为1：5.0～9.0。

7.根据权利要求1所述的Cu2O-2CeO2纳米复合材料固相反应制备方法，其特征在于：所述球磨固相反应是指：原料混合后放入球磨锆罐中，置于球磨机中，设定转速480 rpm/min，球磨反应1～5小时。

8.根据权利要求1所述的Cu2O-2CeO2纳米复合材料固相反应制备方法，其特征在于：所述产物用蒸馏水进行洗涤，离心分离并在60℃和0.1Mpa真空度下真空干燥2小时。
