1.一种高强度抑菌骨传导二硅酸锂玻璃陶瓷制备方法，其特征在于，按基体玻璃重量百分配比60～70％SiO2，12～20％Li2O，1～5％K2O，1～4％Al2O3，1～3％B2O3，0.5～4％ZrO2，

0.5～8％P2O5，1～10％CaO，0～5％SrO，0.01～1％Ag2O，0.5～5％ZnO配料，研磨混合均匀，倒入坩埚中在1400～1500℃温度下熔制1～3小时，得基体玻璃；将所得基体玻璃在640℃温度下保温7～9小时，升温至700℃保温1～2小时，再次升温至730℃保温4～6小时，随炉降温至室温，得高强度抑菌骨传导二硅酸锂玻璃陶瓷。

2.根据权利要求1所述的高强度抑菌骨传导二硅酸锂玻璃陶瓷制备方法，其特征在于，K2O、SrO、Ag2O以硝酸盐的形式引入，Li2O、CaO以碳酸盐的形式引入，其他组分以氧化物的方式直接引入。

3.根据权利要求1所述的高强度抑菌骨传导二硅酸锂玻璃陶瓷制备方法，其特征在于，SiO2与Li2O的摩尔比不小于2.4:1，K2O与Al2O3的摩尔比不小于1.1:1，Ca2+与P5+的摩尔比不小于1.67:1。

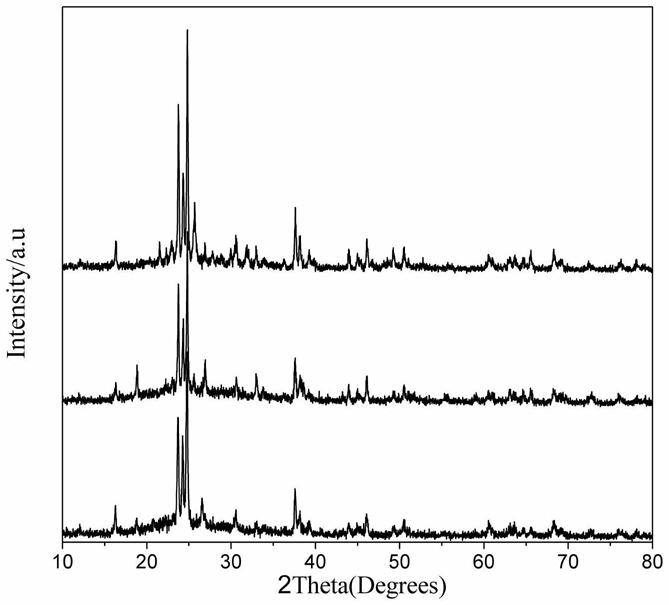

4.一种高强度抑菌骨传导二硅酸锂玻璃陶瓷具有Li2Si2O5主晶相，结晶度大于等于

60％，其特征在于，同时掺杂Ag+、Zn2+，分布有羟基磷酸钙或者锶羟基磷酸钙晶粒，还分布由Li3PO4晶粒。
