专利号: 2017105299969
申请人: 胡刘满
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2025-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

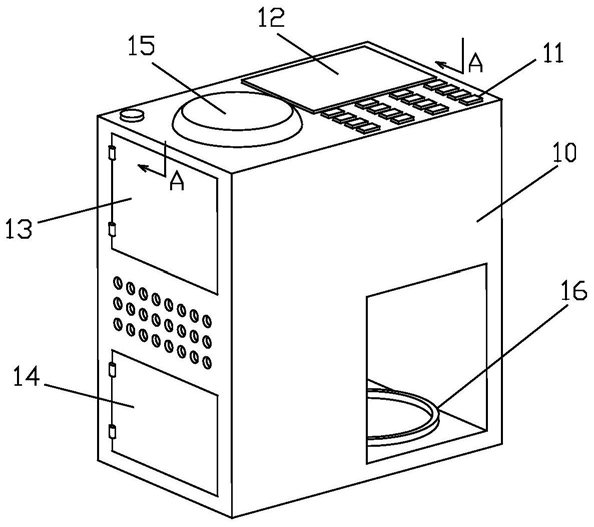

1.一种可实现远程操控的咖啡机,其特征在于:包括机壳,机壳上设置有储料装置、储水装置、取料装置、加水装置、混匀装置、排液装置、以及用于接受用户终端发送的指令的通讯装置以及控制装置,控制单元依据通讯装置接收到的信息调控各装置的运行状态,用户终端发送的指令的内容包括冲泡的咖啡量、咖啡浓度;

用户终端发送的指令的内容还包括启动咖啡机冲泡咖啡的预定时间;

用户终端发送的指令的内容还包括咖啡的保温温度;

用户终端发送的指令的内容还包括身份信息;

储料装置包括储料桶,取料装置包括水平布置的取料棒,取料棒的一端插至储料桶内,取料棒上设置有用于盛装物料的取料凹槽,取料棒与驱动机构A和驱动机构B相连接,驱动机构A、B调节取料棒处于两种状态,其一为:取料凹槽位于储料桶内、取料凹槽的槽口向上布置的取料位;其二为:取料凹槽位于混合罐内或者位于混合罐的罐口上方、取料凹槽的槽口向下布置的卸料位;

取料棒包括棒A和棒B,棒A和棒B的端部顺延转动配合连接,棒A上设置取料凹槽,取料棒处于卸料位时,棒A位于储料桶的外部,棒A和棒B的截面外轮廓保持一致,驱动机构B驱使棒A进行转动;

棒A和棒B之间为可拆卸式连接配合;

棒A和棒B之间设置有连接件,棒B为管状棒材,连接件包括中间段,中间段的外轮廓与棒A、棒B的外轮廓保持一致,中间段的一侧设置有短轴,连接件通过短轴与棒A转动配合连接,中间段的另一侧设置有连杆,连杆插至棒B内,连杆远离中间段的端部设置可拆卸式锁紧件,可拆卸式锁紧件用于对连接段和棒B进行锁紧;

可拆卸式锁紧件由各弹性卡爪构成,弹性卡爪包括连杆端部安装的弹片和弹片端部设置的凸起部,凸起部勾住棒B的端部端面实现连接件和棒B之间的锁紧;

棒B的侧壁上设置有容置部,容置部为棒B远离棒A一侧的端部端面向其内部开设的条形空缺部,容置部的长度方向与棒B的长度方向保持一致,容置部内设置有条形的解锁板,解锁板和容置部构成滑动导向配合连接,容置部与弹性卡爪相对应布置,解锁板与储料桶相固接,解锁板抵靠凸起部缩回至棒B的内管内部实现连接件和棒B之间的拆卸;

解锁板的宽度沿方向A逐渐增大,方向A为棒B的身长方向且由棒B指向棒A;

取料棒的截面外轮廓与图形A的形状相一致,图形A为立状布置的矩形,矩形上侧的两角部进行圆角处理形成弧形的肩部,两肩部向其本体内开设肩槽,肩槽的槽深方向与矩形的高度方向相一致,隔板的下板面上设置有导向条,导向条插至肩槽内构成滑动导向配合,导向条、肩槽的长度方向均与取料棒的长度方向保持一致;

棒B的管腔截面为矩形,连杆的截面为矩形,棒B靠近连接件一端的端部为导向端,导向端的管腔设置成扩口状,自然状态下凸起部凸出于连杆的外壁面;

棒B远离棒A一端的下表面上设置有限位凸块,储料桶的桶底上设置有限位凹槽,限位凸块和限位凹槽构成滑动导向配合连接,限位凹槽的长度方向与取料棒的长度方向保持一致,限位凹槽靠近棒A一侧的端部为限位端;取料棒处于取料位时、限位凸块距限位凹槽的限位端的间距为d3;取料棒由取料位转至卸料位时取料凹槽移动的距离为d1;取料棒处于取料位时、解锁板距弹性卡爪上凸起部的间距为d2,d1<d2<d3。

2.根据权利要求1所述的可实现远程操控的咖啡机,其特征在于:用户终端为手机、平板电脑。

3.根据权利要求1所述的可实现远程操控的咖啡机,其特征在于:用户终端和通讯装置之间采用短信、移动互联网、wifi、无线广播、蓝牙中的一者进行数据交互。
