专利号: 2017105281768
申请人: 青岛理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

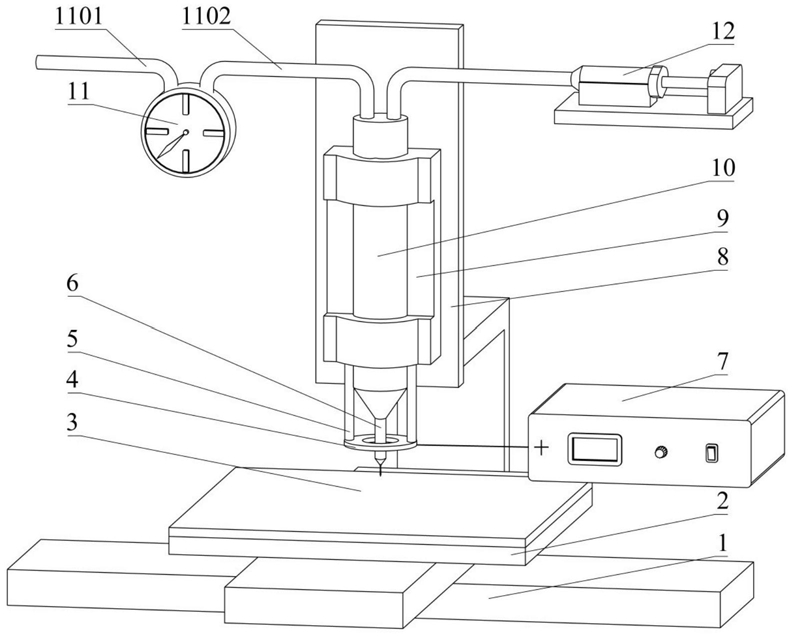

1.一种电场驱动喷射沉积3D打印装置,其特征是,包括二维工作台,二维工作台上设置打印平台,接收衬底吸附设置于打印平台上,所述接收衬底上方对应设置喷射单元,所述喷射单元与Z向工作台连接;

所述喷射单元包括电场生成电极和打印喷头,所述打印喷头设置于电场生成电极所形成的电场区域;

所述电场生成电极与高压脉冲电源正极连接,所述打印喷头包括相互连接的喷嘴和储料筒,所述储料筒分别与背压控制单元、打印材料供给单元连接;

所述电场生成电极为提取电极,所述提取电极中部设置通孔;所述喷嘴穿过通孔设置。

2.如权利要求1所述的打印装置,其特征是,所述高压脉冲电源的输出脉冲电压范围为

0-10KV,输出脉冲频率范围为0-5000HZ。

3.如权利要求1所述的打印装置,其特征是,所述喷嘴中心和通孔中心同心。

4.如权利要求1所述的打印装置,其特征是,所述背压控制单元包括精密调压阀,精密调压阀一端与储料筒连接,精密调压阀另一端与压缩空气源连通。

5.如权利要求1所述的打印装置,其特征是,所述打印材料供给单元包括精密注射泵,精密注射泵与储料筒连接。

6.如权利要求1所述的打印装置,其特征是,所述Z向工作台上还固定有UV固化组件,所述UV固化组件对应设置于喷嘴一侧。

7.如权利要求1所述的打印装置,其特征是,所述打印平台内设置电加热装置。

8.如权利要求1或6所述的打印装置,其特征是,所述喷射单元设置有三个,每一喷射单元的打印喷头均与一打印材料供给单元连接。

9.如权利要求1-8任一项所述的打印装置的工作方法,其特征是,包括以下步骤:步骤1:打印初始化,将二维工作台和Z向工作台移动至打印工位,使打印喷头距接收衬底设定距离,调节电场生成电极与喷嘴下端的距离;

步骤2:开始打印工作,电场生成电极和接受衬底之间形成电场,在背压控制单元作用下,打印材料流至喷嘴处形成泰勒锥,进而喷射至接收衬底表面,二维工作台按设定路径运动,完成一层的打印过程;

步骤3:重复步骤2,直至完成所有层的打印过程,打印出成形零件;

步骤4:打印完成,将二维工作台和Z向工作天移动至原始工位,取下接收衬底和成形零件。
