1.一种在喷射电沉积加工过程中改善均匀性的方法，其特征在于，包括以下步骤：步骤1：基体表面预处理；

抛光处理；

表面清洗：蒸馏水清洗基体表面，后用丙酮浸泡擦洗作除油处理；

表面浸蚀处理；

蒸馏水清洗干净、晾干备用；

步骤2：配置电解液；

步骤3：微粒预处理；在电沉积前先将10微米粒度的三氧化二铝颗粒与电解液混合并搅拌2小时，再超声搅拌30分钟，使颗粒得到充分润湿、均匀分散；

步骤4：设定数控程序；

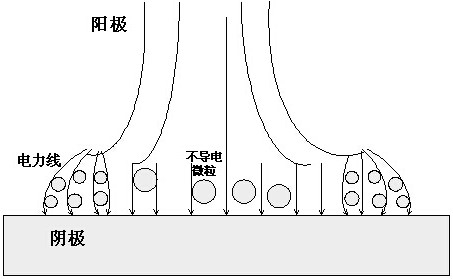

步骤5：阴极板能够旋转角调整，阴极旋转角调整时，微粒与枝晶之间的相对运动情况、摩擦的效果也会发生一定的变化，找到较好的相对位置，加工运行时，将超声波振动棒与电解液直接接触，超声波振动棒与电解液直接接触的接触位置为固定在射流电沉积设备的喷腔内；超声波振动棒与电解液直接接触的接触位置还可以为电解液罐中。

2.根据权利要求1所述的一种在喷射电沉积加工过程中改善均匀性的方法，其特征在于，所述步骤1中表面清洗的矩形喷嘴口径10×1mm，喷嘴与基体距离为2-10mm。

3.根据权利要求1所述的一种在喷射电沉积加工过程中改善均匀性的方法，其特征在于，步骤1中所述的抛光处理是先用400目金相砂纸打磨基体表面去除其氧化层，再以800、

1000目金相砂纸研磨、抛光。

4.根据权利要求1所述的一种在喷射电沉积加工过程中改善均匀性的方法，其特征在于，步骤1中所述的表面浸蚀处理为将基片置于10%的稀硫酸溶液浸蚀5分钟钝化处理；蒸馏水清洗干净、晾干备用。

5.根据权利要求1所述的一种在喷射电沉积加工过程中改善均匀性的方法，其特征在于，所述步骤2中电解液的成分和和工艺参数分别为：五水硫酸铜250-300g/L，浓硫酸50g/L，电解液温度25℃。

6.根据权利要求1所述的一种在喷射电沉积加工过程中改善均匀性的方法，其特征在于，所述步骤3中的三氧化二铝颗粒添加量为10-30克/升。

7.根据权利要求1所述的一种在喷射电沉积加工过程中改善均匀性的方法，其特征在于，所述步骤4的设定数控程序包含扫描次数、扫描距离、Z轴随动位置、喷射往复扫描时返回时控制泵是否停止喷液信息。
