1.一种钛酸锂/二氧化钛复合材料的制备方法，其特征在于，具体按照以下步骤实施：步骤1，将H2O2溶于氢氧化锂溶液中，再加入钛酸丁酯或异丙醇钛，得到反应混合溶液A；

步骤2，经步骤1得到的反应混合溶液A装入聚四氟乙烯水热内衬中，在130℃～180℃的温度下水热反应30h～48h，反应结束后自然冷却至室温，洗涤并分离沉淀，将分离得到的沉淀在真空条件下干燥，得到Li4Ti5O12前驱体；

步骤3，取一定量的步骤2得到的Li4Ti5O12前驱体分散入无水乙醇中，再加入钛酸丁酯，在常温下搅拌12～36h进行原位醇解反应，得到反应混合溶液B，然后对反应混合溶液B进行洗涤并分离沉淀；

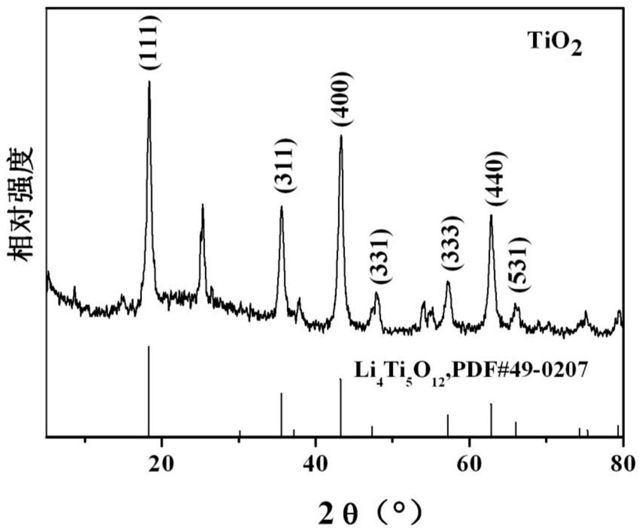

步骤4，将步骤3分离得到的沉淀在真空条件下干燥，然后，在空气气氛中煅烧，得到Li4Ti5O12/TiO2复合材料。

2.根据权利要求1所述的一种钛酸锂/二氧化钛复合材料的制备方法，其特征在于，步骤1中所述的H2O2的体积为1～10mL，氢氧化锂溶液的体积为80～160mL。

3.根据权利要求1所述的一种钛酸锂/二氧化钛复合材料的制备方法，其特征在于，所述步骤3中Li4Ti5O12前驱体的质量为0.05～0.2g，无水乙醇的体积为40～100mL。

4.根据权利要求1所述的一种钛酸锂/二氧化钛复合材料的制备方法，其特征在于，所述步骤2中水热反应冷却后的反应混合溶液A与步骤3中反应混合溶液B采用去离子水和无水乙醇进行离心洗涤。

5.根据权利要求1所述的一种钛酸锂/二氧化钛复合材料的制备方法，其特征在于，所述步骤2和步骤4中分离出沉淀在40～80℃真空干燥12～48h。

6.根据权利要求1所述的一种钛酸锂/二氧化钛复合材料的制备方法，其特征在于，步骤4中所述的煅烧条件为以1～5℃/min的升温速率在400～600℃的温度下煅烧1～6h。

7.根据权利要求2所述的一种钛酸锂/二氧化钛复合材料的制备方法，其特征在于，步骤1中所述的氢氧化锂溶液的浓度为0.2～0.8mol/L。

8.根据权利要求2所述的一种钛酸锂/二氧化钛复合材料的制备方法，其特征在于，所述步骤1中加入钛酸丁酯或异丙醇钛的量为1～30mmol。

9.根据权利要求3所述的一种钛酸锂/二氧化钛复合材料的制备方法，其特征在于，所述步骤3中加入钛酸丁酯的量为5～50mmol。
