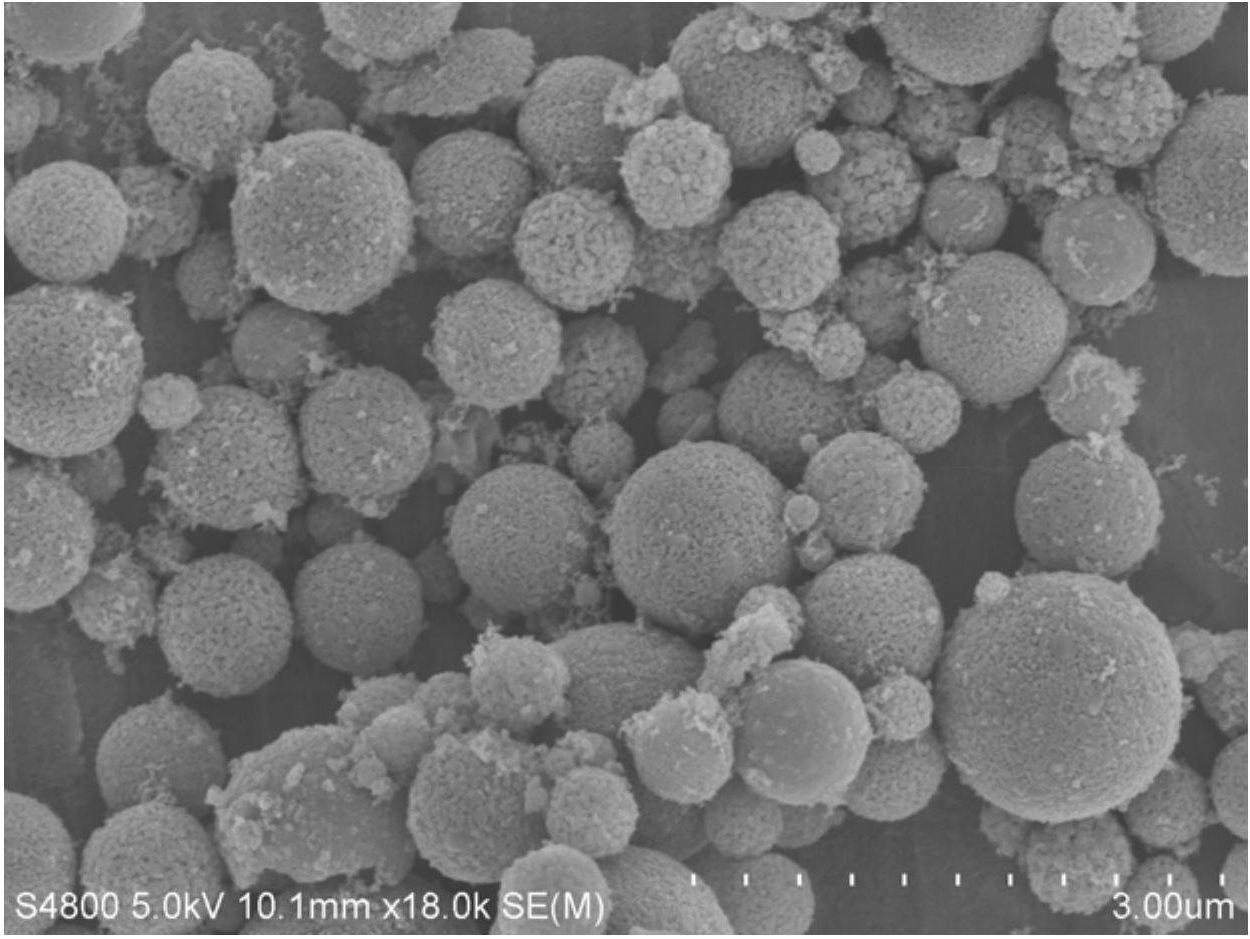

1.一种球形多孔钛酸锂/二氧化钛复合材料，其特征在于，所述球形多孔钛酸锂/二氧化钛复合材料为球形多孔结构，尺寸为0.2～1微米，孔径15～20纳米。

2.一种权利要求1所述的球形多孔钛酸锂/二氧化钛复合材料的制备方法，包括以下步骤：(1)、将锂源与表面活性剂溶于无水乙醇中，再加入冰醋酸和钛源，超声混合均匀，得到混合溶液；

(2)、将步骤(1)所得混合溶液进行雾化器雾化，通过高温炉干燥分解，收集球形前驱体；

(3)、将步骤(2)中所收集的前驱体在空气氛围中，高温煅烧后，自然冷却至室温，即可得到多孔球状钛酸锂/二氧化钛复合材料。

3.根据权利要求2所述的制备方法，其特征在于，步骤(1)得到的混合溶液中，混合溶液中锂源、钛源、表面活性剂、乙醇、醋酸各物质的摩尔比例范围为：0.1-1:1:0.005-0.03:1

20-250:0.6-7。

4.根据权利要求2或3所述的制备方法，其特征在于，步骤(1)所述锂源选自硝酸锂、氯化锂、醋酸锂。

5.根据权利要求2所述的制备方法，其特征在于，所述的钛源选自钛酸四丁酯。

6.根据权利要求2所述的制备方法，其特征在于，步骤(1)所述表面活性剂为P123、F127、CTAB任意一种。

7.根据权利要求2所述的制备方法，其特征在于，步骤(2)中所述雾化器的功率为

35W，频率为1.7MHz。

8.根据权利要求2所述的制备方法，其特征在于，步骤(2)中所述高温炉干燥分解炉温是450-480℃。

9.根据权利要求2所述的制备方法，其特征在于，步骤(3)中所述高温煅烧条件为：升温速度5℃/min，在600℃煅烧4-8h。

10.一种权利要求1所述的球形多孔钛酸锂/二氧化钛复合材料的应用，其特征在于，作为电极材料的应用。
