专利号: 2017104648356
申请人: 东北石油大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

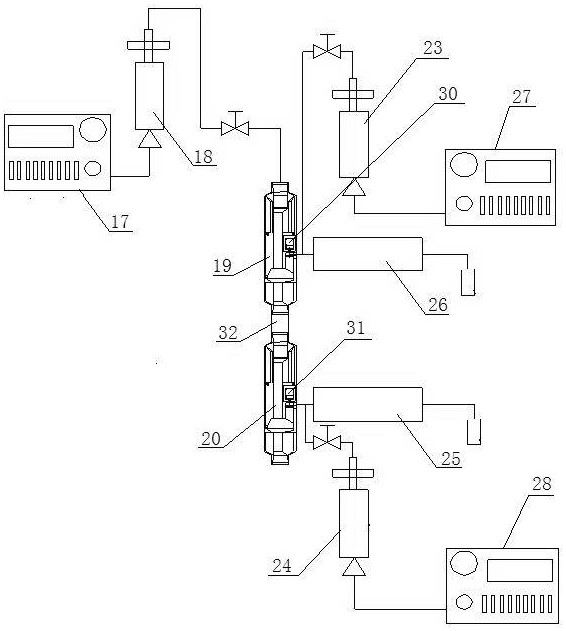

1.一种多层分注实验装置,其特征在于:这种多层分注实验装置包括多个平流泵、多个活塞容器,其中第一平流泵(17)连接第一活塞容器(18),第一活塞容器(18)盛装聚合物溶液,第一活塞容器(18)通过管线连接至第一化学驱配注器(19)的上接头(1),第一化学驱配注器(19)通过连接筒(32)连接第二化学驱配注器(20);第一化学驱配注器(19)的出液孔(13)连接至第一填砂管(26)入口端,第二平流泵(27)连接第二活塞容器(23),第二活塞容器(23)通过管线连接至第一填砂管(26)入口端,第二活塞容器(23)盛装蒸馏水;第二化学驱配注器(20)的出液孔(13)连接至第二填砂管(25)入口端,第三平流泵(28)连接第三活塞容器(24),第三活塞容器(24)通过管线连接至第二填砂管(25)入口端,第三活塞容器(24)盛装蒸馏水;

任意一个化学驱配注器均包括上接头(1)、工作筒(3)、配注主体(5)、下接头(10)依次连接构成的光滑圆柱体,工作筒(3)与配注主体(5)均具有的垂向通道连接后构成液体通道(2),液体通道(2)上端与上接头(1)相通,液体通道(2)上端设置有锥形扩散器(7),锥形扩散器(7)下端与上接头(1)相通;配注主体(5)设置有偏心通道(29),电机室(11)设置于偏心通道(29)之上,电机(9)及电机调控器(12)安装在电机室(11)内,偏心通道(29)上部设置有剪切器(6),偏心通道(29)的出液孔(13)位于剪切器(6)之上,剪切器(6)由两个圆盘形筛网组成,下圆盘形筛网与电机轴(14)连接,上圆盘形筛网固定在配注主体(5)上,锥形扩散器(7)与偏心通道(29)相通。

2.根据权利要求1所述的多层分注实验装置,其特征在于:所述的下圆盘形筛网直径和偏心通道(29)直径相等,上圆盘形筛网直径略大于偏心通道(29)直径,使上圆盘形筛网卡在偏心通道(29)的圆形凹槽中。

3.根据权利要求2所述的多层分注实验装置,其特征在于:所述的锥形扩散器(7)的外形是锥形的,其上端口直径大于液体通道(2)的直径,起到缓冲和改变液体流动方向的作用,使液体流向偏心通道(29)内。

4.根据权利要求3所述的多层分注实验装置,其特征在于:所述的上圆盘形筛网、下圆盘形筛网上的通孔是一一对应排布的。

5.一种权利要求4所述的多层分注实验装置进行室内实验的方法,其特征在于:

配制高分子量的聚合物溶液,将聚合物溶液装在第一活塞容器(18)中,通过第一平流泵(17)为第一活塞容器(18)提供液体渗流动力,通过管线将第一活塞容器(18)与第一化学驱配注器(19)连接,并使聚合物溶液流入到第一化学驱配注器(19)工作筒(3)内;两个化学驱配注器的电机都打开,根据实验要求来调节每一个化学驱配注器上的电机的转速,通过电机带着上圆盘形筛网转动,来剪切和搅拌流过的聚合物,从而改变注入聚合物分子量和溶液的粘度,通过调节两个电机的转速,两个电机转速不同实现对不同地层的配注要求,达到多层分注的所需聚合物的要求;同时通过第二平流泵(27)、第三平流泵(28)分别将蒸馏水输送到相应的填砂管入口端,随时调整聚合物溶液浓度,最终实现驱替液的变粘度和变浓度的连续注入。
