专利号: 201710444257X
申请人: 西安工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

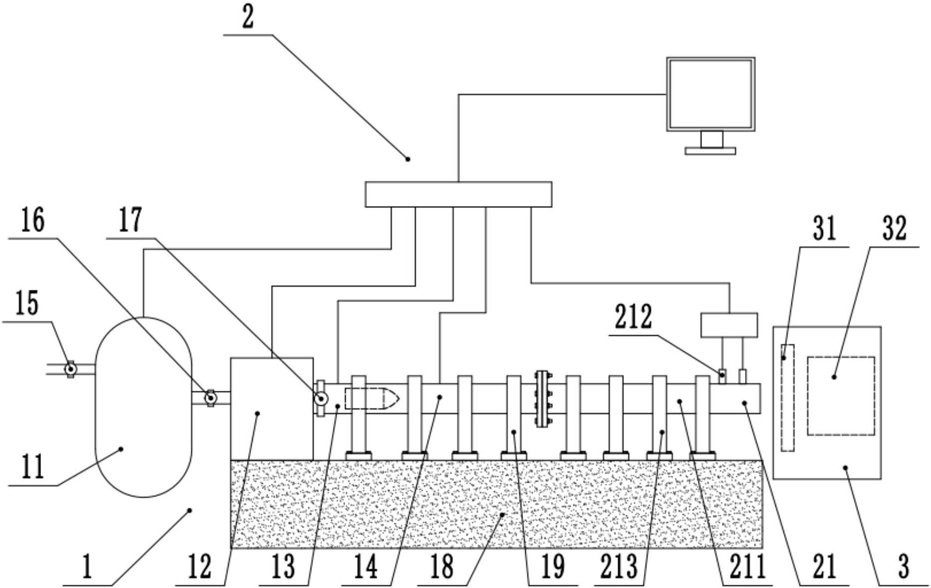

1.强冲击环境下目标动态特性多元化测试平台,其特征在于:包括空气炮机械平台(1)与空气炮测控系统(2);所述空气炮机械平台依次包括高压气罐(11)、高压室(12)、辅助发射单元(13)、以及发射管(14);所述高压气罐(11)上设有充气管,所述充气管上设有第一电磁阀(15),所述高压气罐(11)与所述高压室(12)之间设有第二电磁阀(16),所述高压室(12)与所述辅助发射单元(13)之间设有第三电磁阀(17);所述空气炮测控系统(2)包括压力测试单元、运动测试单元以及连接所述压力测试单元以及所述运动测试单元的数据采集卡,所述压力测试 单元包括设置在所述高压室(12)内的第一压力传感器、设置在所述辅助发射单元(13)内的第二压力传感器以及设置在所述发射管(14)内的第三压力传感器;

所述运动测试单元包括弹丸捕捉器(21),所述弹丸捕捉器包括与所述发射管(14)对接的弹丸管道(211),所述弹丸管道(211)的末端设有激光测速系统(212),所述激光测速系统包括至少两个在弹丸管道(211)的轴向上直线阵列设置的光纤探头(212),每个所述光纤探头(212)包括用于发射光源的光源芯光纤与用于接收反射光的反射芯光纤,所述光源芯光纤连接发光二极 管,所述反射芯光纤连接光电二极 管,所述发光二极 管与所述光电二极管连接信号处理电路;所述压力测试单元还包括设置在所述高压气罐(11)内的第四压力传感器。

2.根据权利要求1所述的强冲击环境下目标动态特性多元化测试平台,其特征在于:所述光纤探头(212)的前端加装有滤光片。

3.根据权利要求1所述的强冲击环境下目标动态特性多元化测试平台,其特征在于:所述空气炮机械平台(1)还包括混凝土墩(18),所述发射管(14)通过第一支座(19)固连在所述混凝土墩(18)上,所述弹丸管道(211)通过在其轴向直线阵列设置的多个第二支座(213)固连在所述混凝土墩(18)上。

4.根据权利要求1所述的强冲击环境下目标动态特性多元化测试平台,其特征在于:所述空气炮测控系统(2)还包括可设置在弹丸上的数据采集存储记录仪。

5.根据权利要求4所述的强冲击环境下目标动态特性多元化测试平台,其特征在于:所述数据采集存储记录仪内置有电源、处理器、存储芯片以及陀螺仪、加速度传感器、压力传感器三者中的其一、其二或全部。

6.根据权利要求1所述的强冲击环境下目标动态特性多元化测试平台,其特征在于:还包括试验靶室(3),所述试验靶室(3)内设置有用于与弹丸碰撞的目标靶(31)以及碰撞过程记录装置(32)。

7.根据权利要求6所述的强冲击环境下目标动态特性多元化测试平台,其特征在于:所述碰撞过程记录装置(32)包括高速摄影机。

8.根据权利要求7所述的强冲击环境下目标动态特性多元化测试平台,其特征在于:所述空气炮测控系统(2)以及所述碰撞过程记录装置(32)与上位机相连,所述上位机内设置有测试数据库。
