专利号: 201710427738X
申请人: 成都大漠石油技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

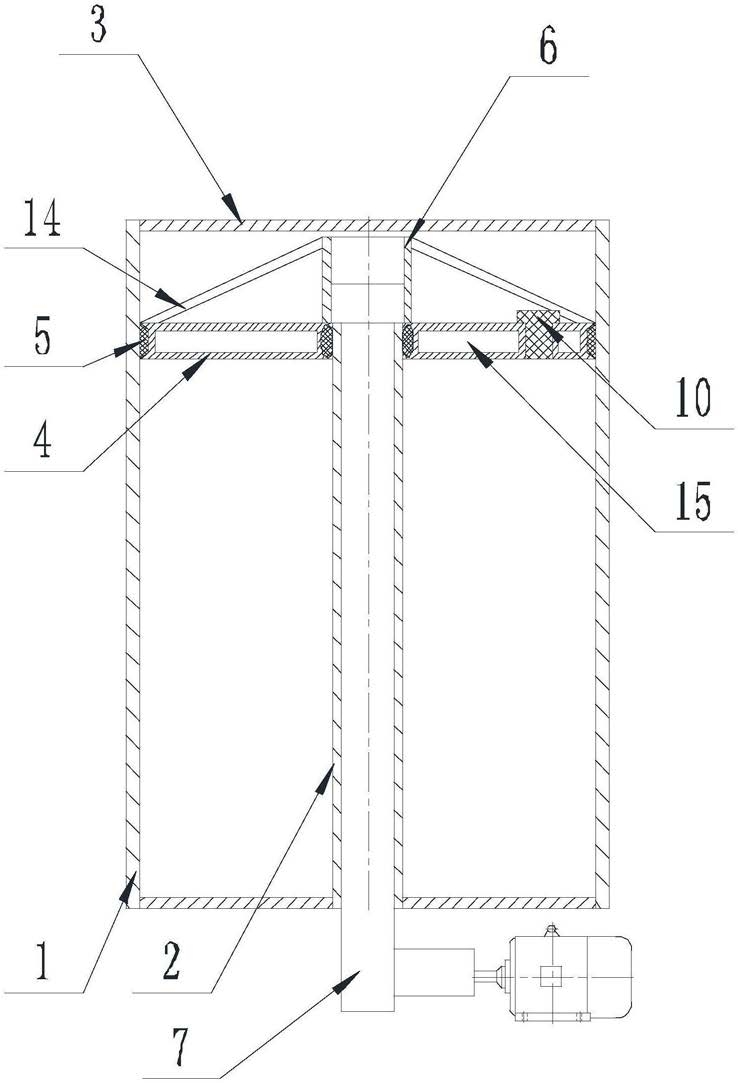

1.避免石油油面与空气接触的装置,包括油桶(1),其特征在于:在油桶(1)中设置有安装筒(2),所述安装筒(2)的轴线与油桶(1)的轴线平行,且安装筒(2)的一端贯穿油桶(1)的桶底,另一端朝向油桶(1)的端盖(3),在安装筒(2)上靠近端盖(3)的一端套设有盖油盘(4),盖油盘(4)与安装筒(2)之间以及盖油盘(4)与油桶(1)的内壁之间均通过密封装置(5)被密封;

在盖油盘(4)上远离油桶(1)桶底的一端设置有驱动筒(6),所述驱动筒(6)与安装筒(2)共轴线,且驱动筒(6)的中心孔为螺纹孔,在安装筒(2)中设置有螺杆(7),所述螺杆(7)上靠近桶底的一端与电机连接,螺杆(7)的另一端与驱动筒(6)螺纹连接,且螺杆(7)上与驱动筒(6)配合的杆部的直径大于安装筒(2)的外径;

在盖油盘(4)上设置有与油桶(1)轴线平行的抽油孔(9),在抽油孔(9)中设置有堵塞(10);

还包括加长筒(8),在驱动筒(6)上远离盖油盘(4)的一端设置有凹槽(11),所述加长筒(8)的中心孔为螺纹孔,在加长筒(8)的一端设置有凸块(12),所述凸块(12)插入凹槽(11)中,且加长筒(8)与驱动筒(6)共轴线,螺杆(7)转动,驱动筒(6)向油桶(1)的桶底移动,随着螺杆(7)上远离油桶(1)桶底的一端穿出驱动筒(6)的中心孔,螺杆(7)此端插入加长筒(8)中,并与加长筒(8)螺纹连接;

在盖油盘(4)中设置有内腔(15)。

2.根据权利要求1所述的避免石油油面与空气接触的装置,其特征在于:在加长筒(8)的另一端设置有配合槽(13),所述加长筒(8)有若干个,并沿驱动筒(6)的轴线排成一列,相邻两个加长筒(8)之间通过凸块(12)与配合槽(13)的配合连接起来。

3.根据权利要求2所述的避免石油油面与空气接触的装置,其特征在于:所述凹槽(11)的横截面为方形,所述凸块(12)的横截面尺寸以及配合槽(13)的横截面尺寸均与凹槽(11)的横截面尺寸一致。

4.根据权利要求1所述的避免石油油面与空气接触的装置,其特征在于:所述凹槽(11)和凸块(12)的数量均有若干个,凹槽(11)分别各与一个凸块(12)配合,且凹槽(11)非对称地分布在驱动筒(6)上远离盖油盘(4)的一端。

5.根据权利要求1所述的避免石油油面与空气接触的装置,其特征在于:在盖油盘(4)和驱动筒(6)之间设置有推动杆(14),所述推动杆(14)的一端与盖油盘(4)上远离油桶(1)桶底端面上远离安装筒(2)的一端连接,推动杆(14)的另一端与驱动筒(6)的侧壁上远离盖油盘(4)的一端连接。

6.根据权利要求5所述的避免石油油面与空气接触的装置,其特征在于:所述推动杆(14)有若干个,并以驱动筒(6)的轴线为中心对称线均匀地分布在盖油盘(4)和驱动筒(6)之间。
