专利号: 2017104358654
申请人: 成都大漠石油技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

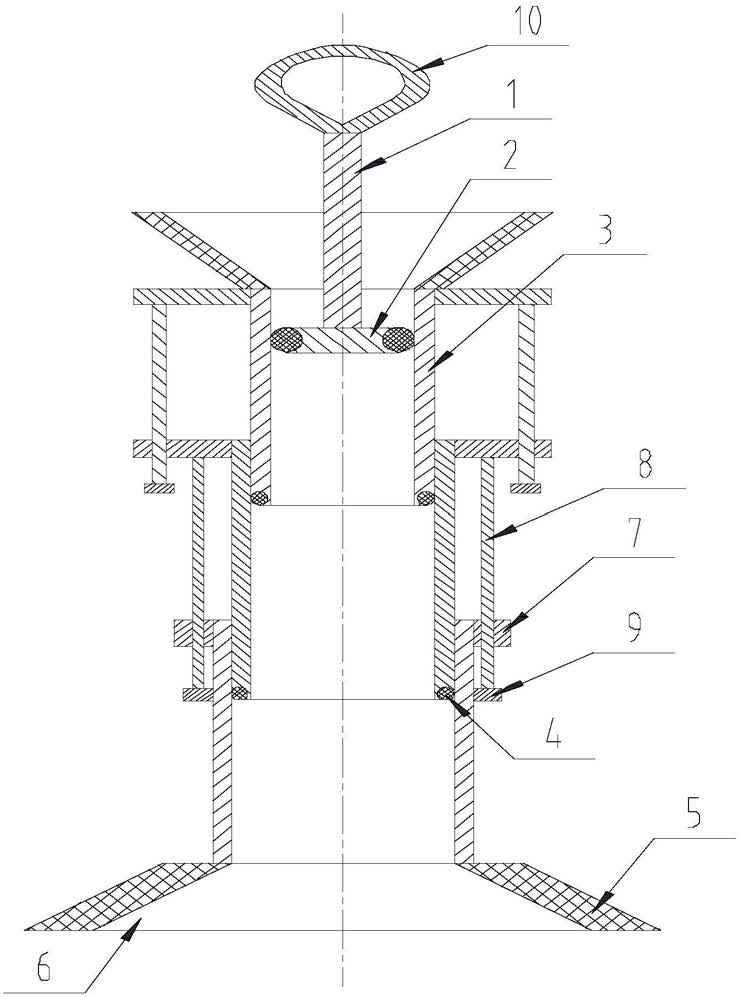

1.避免石油浪费的导油机构,其特征在于:包括导管件和活塞杆(1),所述导管件包括若干个串联起来的导油筒(3),所述导油筒(3)的两端均开放,且导油筒(3)之间的外径各不相同,导油筒(3)之间的内径各不相同,且导油筒(3)沿其轴线按外径以及内径尺寸从小到大依次排列,且相邻两个导油筒(3)之间,外径尺寸较小的导油筒(3)的一端位于另一个外径尺寸较大的导油筒(3)的中心孔中,且外径尺寸较小的导油筒(3)的外径与外径尺寸较大的导油筒(3)的内径一致;

在活塞杆(1)的一端设置有活塞(2),所述活塞(2)与导管件中内径最小的导油筒(3)的中心孔配合,且活塞杆(1)位于活塞(2)的远离其余导油筒(3)的一侧;

在导油筒(3)的侧壁上位于另一个导油筒(3)中心孔的一端均设置有密封圈(4),所述密封圈(4)为O形圈;

在导管件的两端均设置有吸盘(5),在吸盘(5)上设置有导流孔(6),所述导流孔(6)与导油筒(3)共轴线。

2.根据权利要求1所述的避免石油浪费的导油机构,其特征在于:所述导流孔(6)为锥形孔,其小径端靠近导油筒(3),其大径端远离导油筒(3),且在导管件每一端上,导流孔(6)的小端直径同此端的导油筒(3)的内径一致。

3.根据权利要求1所述的避免石油浪费的导油机构,其特征在于:在导油筒(3)的一端均套设有限位环(7),所述限位环(7)的轴线与导油筒(3)的轴线共线;

在限位环(7)上设置有限位孔,所述限位孔为通孔,且其轴线平行于导油筒(3)的轴线;

相邻导油筒(3)中,在一个外径尺寸较小的导油筒(3)上的限位环(7)上靠近另一个外径尺寸较大的导油筒(3)的一端设置有限位杆(8),所述限位杆(8)的轴线平行于导油筒(3)的轴线;

相邻导油筒(3)中,外径尺寸较小的导油筒(3)上的限位环(7)上的限位杆(8)与外径尺寸较大的导油筒(3)上的限位环(7)的限位孔配合。

4.根据权利要求3所述的避免石油浪费的导油机构,其特征在于:在限位杆(8)上远离限位环(7)的一端均设置有停止块(9),所述停止块(9)不能穿过限位孔。

5.根据权利要求1-4中任一项所述的避免石油浪费的导油机构,其特征在于:在活塞杆(1)上远离活塞(2)的一端设置有拉动把手(10)。
