1.一种氢化钛粉末注射成形用喂料产品制备钛产品的方法，其特征在于：其原料由粘结剂和平均粒度为9～11μm的氢化钛粉末组成，其中，粘结剂占所述喂料产品总质量的14%；

所述粘结剂由固体石蜡、液体石蜡、聚丙烯、稀土、硬脂酸和乙烯-醋酸乙烯酯共聚物组成，乙烯-醋酸乙烯酯共聚物中醋酸乙烯的质量含量为20%；所述粘结剂各组分的质量百分含量分别为固体石蜡35%、液体石蜡15%、聚丙烯38%、稀土4%、硬脂酸 6%和乙烯-醋酸乙烯酯共聚物 2%；所述稀土由CeH2、LaH2、NdH2和YH2按照质量比为1:1:1:1的比例组成；

所述氢化钛粉末注射成形用喂料产品的制备方法，包括以下步骤：分别称取粘结剂的各组分、氢化钛粉末，之后将其混合均匀，放入预热好的密炼机中在185℃下，混炼3h，后将混炼好的熔融状态的喂料取出，冷却后在破碎机中破碎，再通过制粒机制粒，最后抽真空包装保存；

所得喂料产品注射成形制备钛产品：先将喂料产品加入注射成形机内，于注射温度为

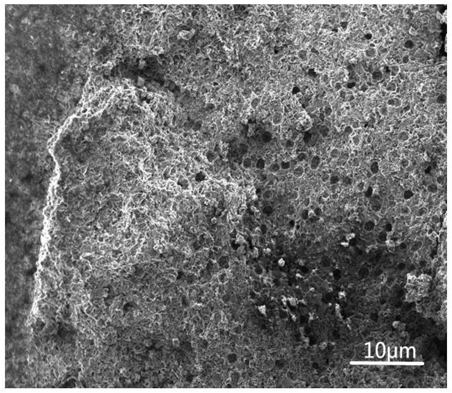

160～190℃，注射压力为60～127MPa，模温为112～125℃条件下注射成形，制备出坯件；再将坯件置于正庚烷中脱脂，脱脂温度为40～60℃，脱脂时间为4～5h，得到脱脂坯；后将脱脂坯置于低压烧结炉内进行烧结，烧结温度1200～1350℃，保温120～240min，即得到金属钛产品。
