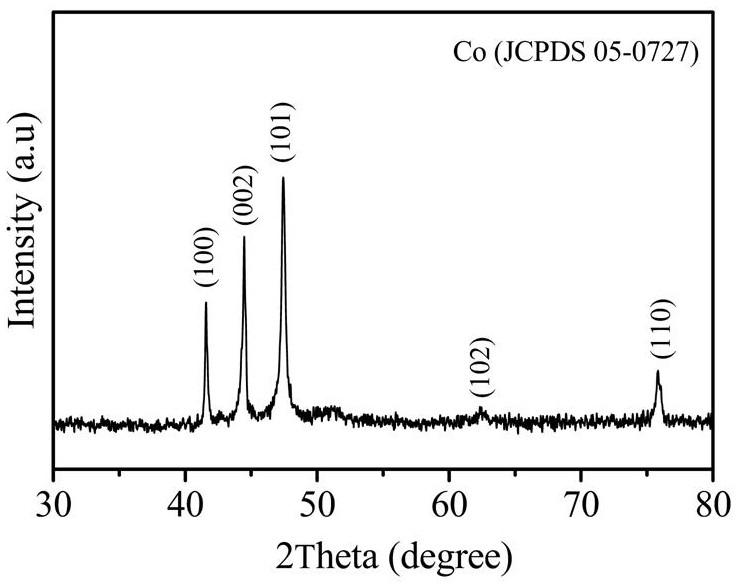

1.一种磁性金属Co纳米粉体，其特征在于：磁性金属Co纳米粉体呈镜像六面体形状。

2.一种制备如权利要求1所述磁性金属Co纳米粉体的方法，其特征在于，步骤如下：第一步，反应前驱溶液的制备：

（a）、按摩尔体积比计，配制金属盐溶液：水溶性钴盐 0.001-0.005 mol、异丙醇 20-45 mL、丙三醇 15-40 mL、水1-10 mL；

（b）、向（a）配制好的金属盐溶液中，加碱，室温下搅拌均匀，得反应前驱溶液；其中，水溶性钴盐与碱的摩尔比为1∶4-10；

第二步，磁性金属Co纳米粉体的制备：（a）、将第一步制备好的反应前驱溶液移入水热反应釜中，控温在170-210℃，保温反应

7-24h；

（b）、反应完毕，离心分离，得固体物；

（c）、依次用水、丙酮或无水乙醇洗涤固体物；

（d）、真空干燥，即得磁性金属Co纳米粉体。

3.如权利要求2所述的方法，其特征在于：水溶性钴盐为CoCl2或Co(NO3)2。

4.如权利要求2所述的方法，其特征在于：碱为氢氧化钠或氢氧化钾。

5.如权利要求2 4之任一所述的方法，其特征在于：水溶性钴盐与碱的摩尔比为1∶10。

~
