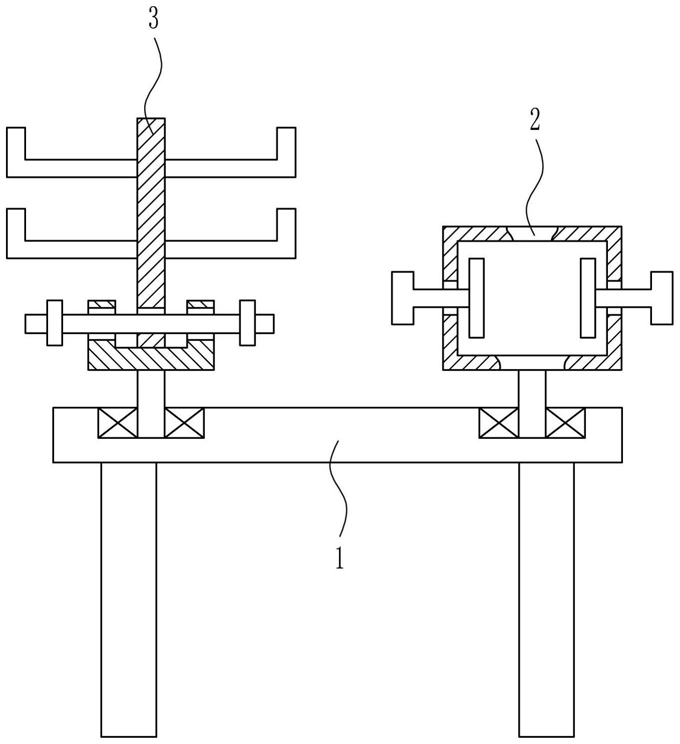

1.一种皮鞋鞋样设计用工作台,其特征在于,包括有工作台(1)、第一放置机构(2)和第二放置机构(3),工作台(1)顶部右侧设有第一放置机构(2),工作台(1)顶部左侧设有第二放置机构(3)。
2.根据权利要求1所述的一种皮鞋鞋样设计用工作台,其特征在于,第一放置机构(2)包括有第一轴承座(201)、第一转杆(202)、放置框(203)、支杆(204)和橡胶块(206),工作台(1)顶部右侧设有第一轴承座(201),第一轴承座(201)内的轴承连接有第一转杆(202),第一转杆(202)顶部连接有放置框(203),放置框(203)左右两壁开有螺纹孔(205),放置框(203)左右两壁设有支杆(204),支杆(204)上开有螺纹,支杆(204)穿过放置框(203),支杆(204)与放置框(203)通过螺纹连接的方式连接,支杆(204)与放置框(203)配合,支杆(204)上连接有橡胶块(206),橡胶块(206)位于放置框(203)内。
3.根据权利要求2所述的一种皮鞋鞋样设计用工作台,其特征在于,第二放置机构(3)包括有第二轴承座(301)、第二转杆(302)、安装框(303)、螺杆(304)、旋转块(306)、安装杆(307)和摆放台(308),工作台(1)顶部左侧设有第二轴承座(301),第二轴承座(301)内的轴承连接有第二转杆(302),第二转杆(302)顶部连接有安装框(303),安装框(303)内底部中心连接有安装杆(307),安装杆(307)底部和安装框(303)左右两壁均开有第一通孔(305),安装杆(307)左右两侧均连接有摆放台(308),安装框(303)上设有螺杆(304),螺杆(304)穿过第一通孔(305),螺杆(304)上开有螺纹,螺杆(304)左右两端均通过螺纹连接的方式连接有旋转块(306),旋转块(306)内开有内螺纹,螺杆(304)与旋转块(306)配合。
4.根据权利要求3所述的一种皮鞋鞋样设计用工作台,其特征在于,还包括有连接杆(4)、钢丝绳(5)、导向轮(6)、安装架(7)、第一弹簧(8)和固定杆(9),第一转杆(202)前侧连接有安装架(7),安装架(7)前侧与放置框(203)后侧中心转动式连接,放置框(203)后侧下方连接有第一弹簧(8),第一弹簧(8)上端与安装架(7)下方连接,放置框(203)后侧上方连接有连接杆(4),连接杆(4)上连接有钢丝绳(5),第一转杆(202)顶部连接有导向轮(6),第一转杆(202)后侧连接有固定杆(9),钢丝绳(5)绕过导向轮(6),钢丝绳(5)右端绕在固定杆(9)上。
5.根据权利要求4所述的一种皮鞋鞋样设计用工作台,其特征在于,还包括有盖板(11)、放置箱(13)、第二弹簧(14)和升降板(15),工作台(1)顶部中心开有第二通孔(10),工作台(1)底部连接有放置箱(13),放置箱(13)位于第二通孔(10)下方,放置箱(13)内底部连接有第二弹簧(14),第二弹簧(14)顶部连接有升降板(15),升降板(15)位于放置箱(13)内,第二通孔(10)上方设有盖板(11),盖板(11)左端与工作台(1)转动式连接,工作台(1)顶部右侧开有凹槽(12),凹槽(12)位于第二通孔(10)右侧,盖板(11)与凹槽(12)配合。
6.根据权利要求5所述的一种皮鞋鞋样设计用工作台,其特征在于,还包有第三弹簧(16)、压板(17)和橡胶板(18),摆放台(308)内壁连接有第三弹簧(16),第三弹簧(16)右端连接有压板(17),压板(17)右侧连接有橡胶板(18)。
7.根据权利要求6所述的一种皮鞋鞋样设计用工作台,其特征在于,还包括有安装箱(19)和安装板(21),工作台(1)右侧连接有安装箱(19),安装箱(19)内壁连接有安装板(21),安装板(21)左端与工作台(1)右侧连接,安装板(21)内开有第三通孔(20)。
8.根据权利要求7所述的一种皮鞋鞋样设计用工作台,其特征在于,放置框(203)的形状为长方形。
9.根据权利要求8所述的一种皮鞋鞋样设计用工作台,其特征在于,工作台(1)的材质为Q235钢。
10.根据权利要求9所述的一种皮鞋鞋样设计用工作台,其特征在于,橡胶块(206)的材质为天热橡胶。
