专利号: 2017102197696
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

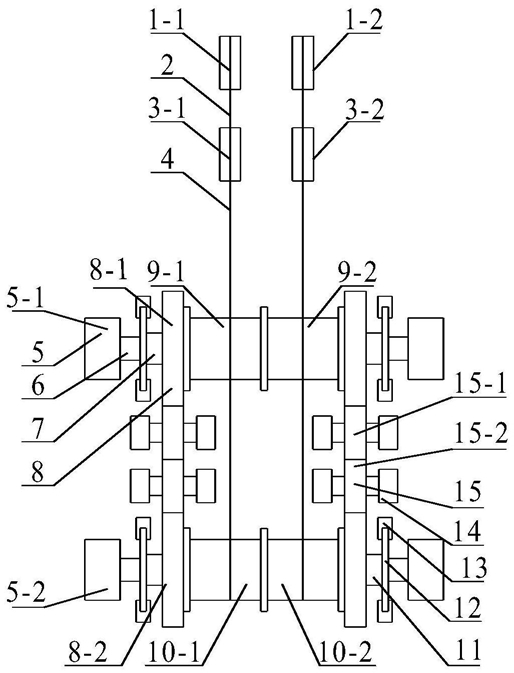

1.一种超深立井提升机,包括设在井口上方的天轮组、驱动装置,驱动装置控制绕过天轮与提升容器相连的钢丝绳,其特征在于:所述的天轮组包括上天轮组(1)和下天轮组(3);

所述的驱动装置包括对称设置的驱动电机(5)、前轴(7)、后轴(11)、前滚筒(9)和后滚筒(10),前后两个滚筒分别安装在前后两根轴上,前后两根轴的左右两端分别依次设有制动盘(12)和驱动电机(5);前后两根轴的左右两侧各安装有一个齿轮(8),左右两侧的前齿轮(8-1)和后齿轮(8-2)分别通过偶数个结构相同的的惰轮(15)啮合构成两个齿轮组;前后滚筒中的前滚筒(9)上缠绕的后钢丝绳(4)绕过下天轮组(3)与后提升容器(17)相连,前后滚筒中的后滚筒(10)上缠绕的前钢丝绳(2)绕过上天轮组(1)与前提升容器(16)相连;

所述的前后滚筒中间均设有一块挡板,将前滚筒(9)分隔为前左侧滚筒(9-1)和前右侧滚筒(9-2),将后滚筒(10)分隔为后左侧滚筒(10-1)和后左侧滚筒(10-2);

所述的上天轮组(1)和下天轮组(3)分别包括对称设置的左右两个天轮,上天轮组(1)的左侧天轮(1-1)的中心与后滚筒(10)的左侧滚筒(10-1)的中心对齐,上天轮组(1)的右侧天轮(1-2)的中心与后滚筒的右侧滚筒(10-2)中心对齐;下天轮组(3)的左侧天轮(3-1)的中心与前滚筒的左侧滚筒(9-1)的中心对齐,下天轮组(3)的右侧天轮(3-2)的中心与前滚筒的右侧滚筒(9-2)的中心对齐;所述绕过上天轮组(1)的前钢丝绳在前提升容器(16)上的分布和绕过下天轮组(3)的后钢丝绳在后提升容器(17)上的分布相同;

所述的后钢丝绳(4)和前钢丝绳(2)在前滚筒(9)和后滚筒(10)上的缠绕安装方式为从滚筒前端上出绳。

2.根据权利要求1所述的一种超深立井提升机,其特征在于:所述驱动电机(5)的前轴(7)和后轴(11)两端分别通过联轴器(6)与驱动电机(5)的输出轴相连。

3.根据权利要求1所述的一种超深立井提升机,其特征在于:所述的前齿轮(8-1)和后齿轮(8-2)相啮合的偶数个惰轮为2个。

4.一种使用权利要求1所述超深立井提升机的提升方法,其特征在于:

当前钢丝绳(2)提升时,后侧的驱动电机(5-2)顺时针转动,通过联轴器(6)带动后轴(11)及后轴(11)上的后滚筒(10)作顺时针转动,同时后轴(11)上的后轴齿轮(8-2)顺时针转动,通过中间的第一惰轮(15-1)和第二惰轮(15-2)传动,带动前轴齿轮(8-1)作逆时针转动,前侧的驱动电机(5-1)转动方向与后侧电机(5-2)转动方向相反,为逆时针方向,通过联轴器(6)将前驱动电机(5-1)的转动传递给前轴(7)及前轴(7)上的前滚筒(9)和前齿轮(8-

1),一同做逆时针转动,使前侧滚筒(9)上的后钢丝绳(4)向外放出,后钢丝绳(4)绕过下导向轮组(3)带动后提升容器(17)下放;

当后钢丝绳(4)提升时,前侧的驱动电机(5-1)顺时针转动,通过联轴器(6)带动前轴(7)及前轴(7)上的前滚筒(9)作顺时针转动,同时前轴(7)上的前齿轮(8-1)顺时针转动,通过中间的两个惰轮(15-1)和(15-2)传动,带动后轴齿轮(8-2)作逆时针转动;后侧电机(5-

2)转动方向与前侧电机(5-1)转动方向相反,为逆时针方向,通过联轴器(6)将后侧电机(5-

2)的转动传递给后轴(11)及后轴(11)上的后滚筒(10)和后轴齿轮(8-2),一同做逆时针转动,使后滚筒(10)上的前钢丝绳(2)向外放出,前钢丝绳(2)绕过上导向轮组(1)带动前提升容器(16)下放。
