专利号: 2017101755040
申请人: 江南大学
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

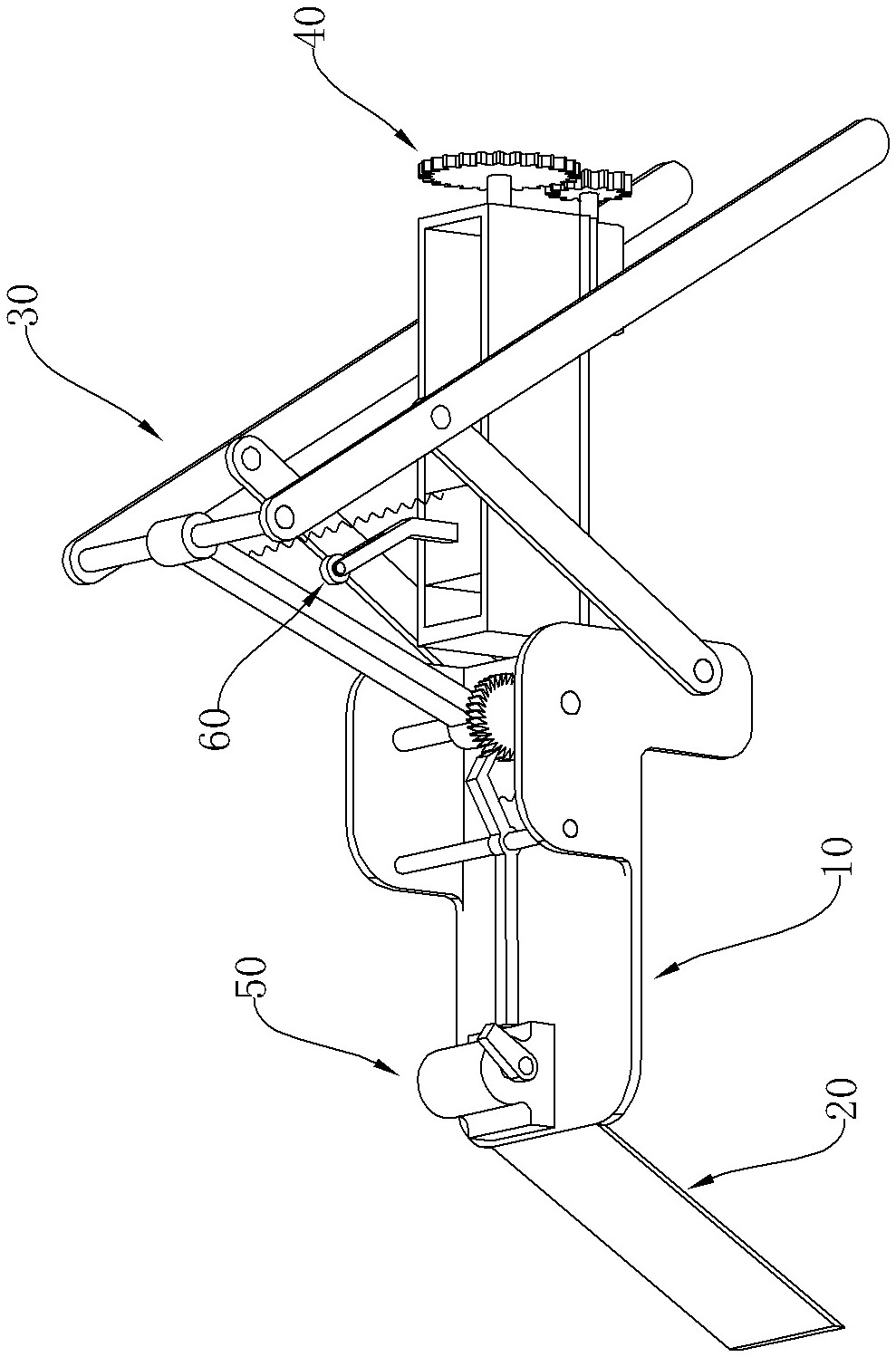

1.仿蝗虫跳跃机器人,其包括机体(10),所述机体(10)设有前腿支撑(20)、后腿起跳机构(30)、能量储存装置(40)、控制装置和电源,所述能量储存装置(40)包括第一弹簧(41)和第一电机(42),所述控制装置与所述电源、所述第一电机(42)电控连接,其特征在于:所述能量储存装置(40)还包括导轨(45)、螺杆(43)和滑块(44),所述导轨(45)与所述机体(10)固定连接、并沿所述机体(10)的前后方向布置,所述螺杆(43)固定于所述机体(10)、并与所述导轨(45)平行设置,所述滑块(44)与所述导轨(45)滑动连接、并与所述螺杆(43)螺纹连接,所述第一电机(42)固定于所述机体(10)、并带动所述螺杆(43)转动,所述第一弹簧(41)一端连接所述后腿起跳机构(30)、其另一端连接所述滑块(44);

所述前腿支撑(20)包括板状的前腿(21),所述前腿(21)固定于所述机体(10)前端、并与地面成60°夹角;

所述后腿起跳机构(30)包括大腿(31)、小腿(32)、支撑杆(33)和第一连接部(34),所述机体(10)左右两侧各设有一组依次铰接的小腿(32)、支撑杆(33)和第一连接部(34),所述支撑杆(33)的上端与小腿(32)的中部铰接,所述第一连接部与所述机体(10)固定连接,所述机体(10)上侧设有一大腿(31),所述大腿(31)上端通过第一连接轴(35)与所述机体(10)两侧的小腿(32)的上端铰接、其下端通过第二连接轴(36)与所述机体(10)两侧的第一连接部(34)的上端铰接,所述第一弹簧(41)一端连接所述大腿(31)的上端部位。

2.根据权利要求1所述的仿蝗虫跳跃机器人,其特征在于:所述支撑杆(33)与小腿(32)的铰接处的转轴孔位于小腿(32)整体杆长的4/15处。

3.根据权利要求2所述的仿蝗虫跳跃机器人,其特征在于:所述大腿(31)、小腿(32)、支撑杆(33)和第一连接部(34)的长度比例为7:15:7:3。

4.根据权利要求1所述的仿蝗虫跳跃机器人,其特征在于:所述第一电机(42)固定于所述机体(10)的后端下侧,所述第一电机(42)的转轴端部固定有第一齿轮(46),所述螺杆(43)的后端固定有第二齿轮(47),所述第一齿轮(46)与所述第二齿轮(47)啮合。

5.根据权利要求1所述的仿蝗虫跳跃机器人,其特征在于:所述机器人还包括用于将第一弹簧(41)的弹性势能释放供后腿起跳机构(30)蹬地的能量释放装置(50)。

6.根据权利要求5所述的仿蝗虫跳跃机器人,其特征在于:所述能量释放装置(50)包括棘轮(55)、棘爪(53)、第二弹簧(54)、拨杆(52)和第二电机(51),所述棘轮(55)固定于所述大腿(31)的下端、并套接于所述第二连接轴(36),所述棘爪(53)包括依次连接的爪部(531)、孔部(532)和拨动部(533),所述爪部(531)连接第二弹簧(54)、并能在第二弹簧(54)的作用下与所述棘轮(55)啮合,所述孔部(532)套接于第三连接轴(56)上,所述第三连接轴(56)固定于所述机体(10),所述拨动部(533)的前端位于所述拨杆(52)的旋转半径内,所述拨杆(52)固定于所述第二电机(51)的转轴端部,所述第二电机(51)固定于所述机体(10)。

7.根据权利要求1所述的仿蝗虫跳跃机器人,其特征在于:所述机器人还包括用于将后腿起跳机构复位的复位机构(60)。

8.根据权利要求7所述的仿蝗虫跳跃机器人,其特征在于:所述复位机构(60)包括推杆(61),所述推杆(61)设置于所述滑块(44)上、并通过所述滑块(44)带动以向前抵靠所述大腿(31),推杆(61)的上端设有滚轮(62)。
