专利号: 2017101549715
申请人: 吴一平
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

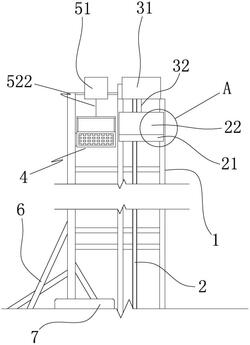

1.一种即调式环境保护监测仪器承载结构,其特征是,包括主立架、设置在主立架上的第一竖导轨、与第一竖导轨滑动配合的第一滑块、用于与环保监测仪器焊接的安装座、设置在主立架顶部的第一调节装置、设置在主立架上的第二竖导轨、与第二竖导轨滑动配合的第二滑块、与第二滑块连接的吊篮及设置在主立架顶部的第二调节装置,所述第一调节装置包括与主立架顶部固定的第一调节箱及带有自锁功能的第一电动卷扬机,第一电动卷扬机包括第一电动卷筒及卷绕在第一电动卷筒上的第一卷扬索,第一电动卷筒设置在第一调节箱内,第一卷扬索穿过第一调节箱底部,第一卷扬索一端连接第一电动卷筒,第一卷扬索另一端连接安装座,第二调节装置包括与主立架顶部固定的第二调节箱及带有自锁功能的第二电动卷扬机,第二电动卷扬机包括第二电动卷筒及卷绕在第二电动卷筒上的第二卷扬索,第二电动卷筒设置在第二节箱内,第二卷扬索穿过第二调节箱底部,第二卷扬索一端为固定端,第二卷扬索另一端为自由端,固定端连接第二电动卷筒,自由端连接吊篮顶部;

所述吊篮正下方设有弹性保护垫,弹性保护垫与地面固定,弹性保护垫与主立架连接;

所述第二调节箱内设有保护结构,保护结构包括前端固定座、前端轮架、前端转轮、中间轮架、中间转轮、终端轮架、终端转轮、启动缸体、保护缸体、定摩擦块及动摩擦块,所述卷扬索依次绕过前端转轮、中间转轮及终端转轮,卷扬索处在第二电动卷筒与前端转轮间的部分为拉紧段,卷扬索处在中间转轮与终端转轮间的部分为竖直布置的竖延时段,卷扬索处在前端转轮与中间转轮间的部分为水平布置的横延时段,卷扬索处在终端转轮与安装座间的部分为竖直布置的吊拉终段,前端转轮轴线、中间转轮轴线及终端转轮轴线均平行于第二电动卷筒轴线,第二电动卷筒轴线水平,启动缸体内设有与启动缸体滑动密封配合的启动活塞,启动活塞将启动缸体内部分隔成启动油腔及与外界连通的启动空腔,启动活塞滑动方向水平,启动活塞上设有横活塞杆,前端转轮与前端轮架转动连接,中间转轮与中间轮架转动连接,终端转轮与终端轮架转动连接,横活塞杆连接前端轮架,中间轮架及终端转轮均与第二调节箱固定,前端轮架与第二调节箱滑动配合,前端轮架滑动方向水平,前端轮架与前端固定座之间通过若干启动弹簧连接,前端转轮上设有开口于前端转轮表面的刀槽,刀槽内设有拉刀弹簧及与刀槽滑动配合的割刀,拉刀弹簧一端连接刀槽,拉刀弹簧另一端连接割刀,定摩擦块与动摩擦块之间形成摩擦保护间隙,横延时段经过摩擦保护间隙,保护缸体内设有与保护缸体滑动密封配合的保护活塞,保护活塞滑动方向竖直,保护活塞与动摩擦块之间通过竖活塞杆连接,保护活塞将保护缸体内部分隔成保护油腔及与外界连通的保护空腔,启动油腔与保护油腔之间通过油管连通,启动油腔、保护油腔及油管内均充满液压油,保护油腔内设有轴线竖直的保护弹簧,保护弹簧一端连接保护缸体,保护弹簧另一端连接保护活塞,启动弹簧处在拉伸状态;

所述吊篮包括站人篮体及设置在站人篮体上方的挡雨盖,挡雨盖与站人篮体支架通过若干连接杆连接,自由端与挡雨盖顶部连接;

所述启动空腔处在前端转轮与启动油腔之间,保护空腔处在动摩擦块与保护油腔之间,保护缸体处在动摩擦块下方,卷扬索经过前端转轮轴线上方,卷扬索经过中间转轮轴线下方,卷扬索经过终端转轮轴线上方;

在竖直方向上:前端转轮处在第二电动卷筒与中间转轮之间,中间转轮处在第二电动卷筒与终端转轮之间;

在水平方向上:前端转轮处在第二电动卷筒与中间转轮之间,中间转轮处在前端转轮与终端转轮之间。

2.根据权利要求1所述的一种即调式环境保护监测仪器承载结构,其特征是,所述主立架上设有若干斜支撑杆,斜支撑杆一端与主立架焊接,斜支撑杆另一端与地面连接。

3.根据权利要求1所述的一种即调式环境保护监测仪器承载结构,其特征是,所述割刀滑动方向垂直于前端转轮轴线,拉刀弹簧轴线平行于割刀滑动方向,拉刀弹簧处在割刀与前端转轮轴线之间,割刀处在刀槽槽口与拉刀弹簧之间,启动弹簧轴线水平,启动弹簧一端连接前端轮架,启动弹簧另一端连接前端固定座。
