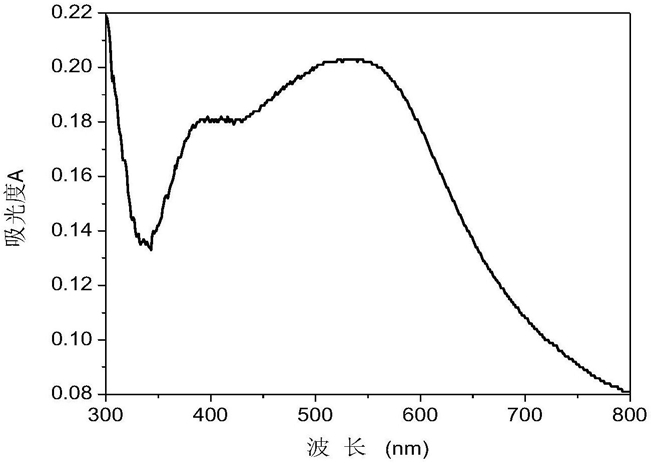

1.一种纳米银凝胶荧光溶液的制备方法，其特征在于，将聚丙烯酰胺水溶液和硝酸银溶液混合，在黑暗环境下紫外灯照射进行反应，得到纳米银凝胶荧光溶液。

2.根据权利要求1所述的纳米银凝胶荧光溶液的制备方法，其特征在于，聚丙烯酰胺水溶液与硝酸银溶液的体积比为500:3-100:1。

3.根据权利要求1或2所述的纳米银凝胶荧光溶液的制备方法，其特征在于，聚丙烯酰胺水溶液的浓度为0.3-0.55g/ml。

4.根据权利要求1或2所述的纳米银凝胶荧光溶液的制备方法，其特征在于，硝酸银溶液的浓度为0.1mol/L。

5.根据权利要求1所述的纳米银凝胶荧光溶液的制备方法，其特征在于，紫外灯照射时波长为365nm，照射时间为20min-30min。
