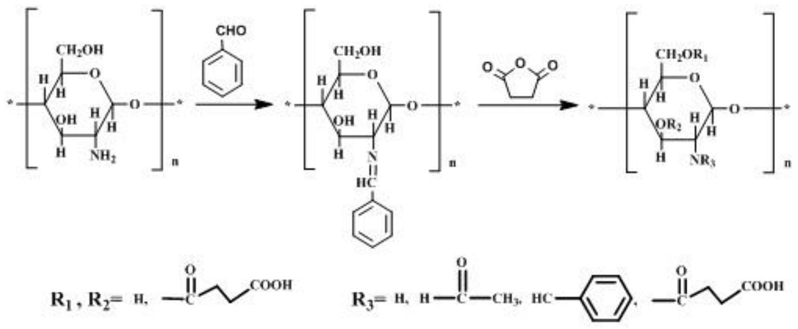

1.一种O-丁二酸壳聚糖席夫碱，其特征在于，其化学结构式为：其中O-丁二酸的取代度为0.20-0.65，N位苯甲醛的取代度为0.08-0.60。

2.一种如权利要求1所述的O-丁二酸壳聚糖席夫碱的制备方法，其特征在于，包括将苯甲醛壳聚糖席夫碱与丁二酸酐进行酯化反应，得到O-丁二酸壳聚糖席夫碱；所述苯甲醛壳聚糖席夫碱与丁二酸酐进行酯化反应包括以下步骤：步骤1，取质量份数为0.5份的苯甲醛壳聚糖席夫碱，将其与30份的二氯甲烷溶液和1-5份的缚酸剂溶液混合起来，然后在30-65℃的温度下加入0.6-2份的丁二酸酐，反应4-7h，得到第一反应物；

步骤2，将第一反应物抽滤后得到沉淀物，将沉淀物溶解在蒸馏水中，并且调节pH＝7，然后加入乙醇使沉淀析出，然后抽滤并干燥得到的粗产物；

步骤3，以乙醇为溶剂对粗产物进行索氏抽提，干燥后得到O-丁二酸壳聚糖席夫碱；

所述步骤1中苯甲醛壳聚糖席夫碱的制备过程是：步骤1.1，取1份壳聚糖，将其溶解在乙酸溶液中，然后将该溶液的pH调节至7，抽滤后用乙醇洗涤得到滤饼；步骤1.2，将滤饼加入乙醇溶液中，在70℃环境下将其pH调至6，再加入1.3份苯甲醛，反应4h后，抽滤后用乙醇洗涤得到苯甲醛壳聚糖席夫碱。

3.根据权利要求2所述的O-丁二酸壳聚糖席夫碱的制备方法，其特征在于，所述步骤

1.1中壳聚糖的分子量为70万，脱乙酰度为87％。

4.根据权利要求2所述的O-丁二酸壳聚糖席夫碱的制备方法，其特征在于，所述步骤

1.1中乙酸溶液的浓度为1％wt，并且使用1mol/L的氢氧化钠调节溶液的pH至7。

5.根据权利要求2所述的O-丁二酸壳聚糖席夫碱的制备方法，其特征在于，所述步骤

1.2中使用1mol/L的氯化氢或者1mol/L的氢氧化钠溶液调节pH至6。

6.根据权利要求2所述的O-丁二酸壳聚糖席夫碱的制备方法，其特征在于，所述步骤

1.2中苯甲醛溶解在乙醇中。

7.根据权利要求2所述的O-丁二酸壳聚糖席夫碱的制备方法，其特征在于，所述步骤2中沉淀物加热溶解在蒸馏水中。

8.根据权利要求2所述的O-丁二酸壳聚糖席夫碱的制备方法，其特征在于，所述步骤3中索氏抽提的时间为8h。
