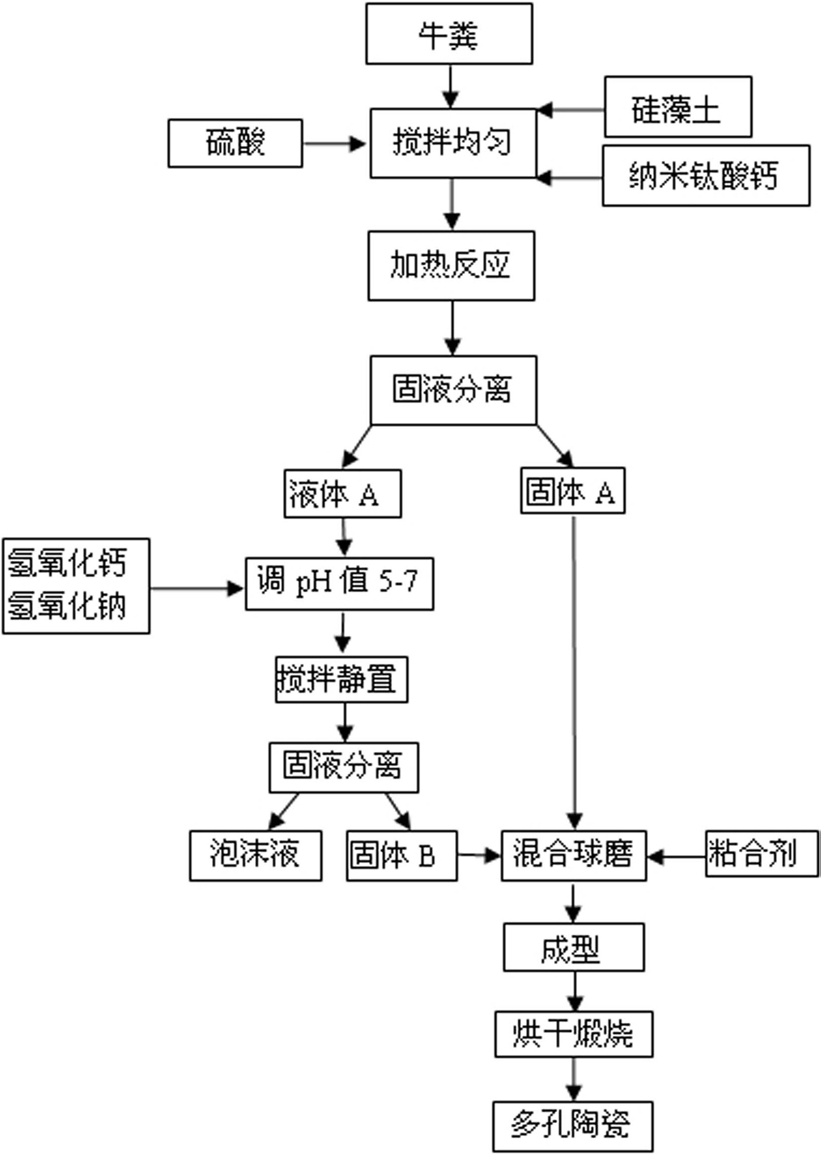

1.一种利用牛粪制备泡沫混凝土用泡沫液和多孔陶瓷的方法，其特征在于该方法包括如下步骤：（1）取新鲜的牛粪，调整含水率80-95%，按照牛粪质量与硫酸溶液体积比为1Kg:0.5-2L的比例加入0.1-2mol/L的硫酸溶液，再加入牛粪质量5%-50%的硅藻土和牛粪质量的0.1%-

20%的纳米钛酸钙，混合均匀，加热保持微沸、15-60min，冷却到室温，固液分离，得到液体A和固体A；

（2）用氢氧化钙和氢氧化钠调液体A的pH值为5-7，静置沉淀，固液分离，得到固体B和发泡液；

（3）将步骤一得到的固体A与步骤二得到的固体B混合，烘干，加入固体A和固体B合计质量10-60%的粘结剂，球磨混合均匀，加水润湿，成型，105℃烘干，950-1300℃温度下煅烧，即可得到多孔陶瓷材料。

2.根据权利要求1所述的一种利用牛粪制备泡沫混凝土用泡沫液和多孔陶瓷的方法，其特征在于步骤二中调液体A的pH值所用的氢氧化钙和氢氧化钠比例为1:0-1:1。

3.根据权利要求1所述的一种利用牛粪制备泡沫混凝土用泡沫液和多孔陶瓷的方法，其特征在于步骤三中加入的粘结剂为普通粘土、高岭土中的一种或两种。

4.根据权利要求1所述的一种利用牛粪制备泡沫混凝土用泡沫液和多孔陶瓷的方法，其特征在于步骤三中加入的粘结剂后球磨混合时间为0.5-8h。

5.根据权利要求1所述的一种利用剩余污泥制备泡沫液和多孔陶瓷滤料的方法，其特征在于步骤三煅烧升温程序为：以3℃/min的升温速度升到300 ℃, 并在此温度下保温30 min。再以5℃/min的速度继续升温到900 ℃, 并保温60 min；再以2℃/min的速度继续升温到烧成温度，并在烧成温度下保温20 min。
