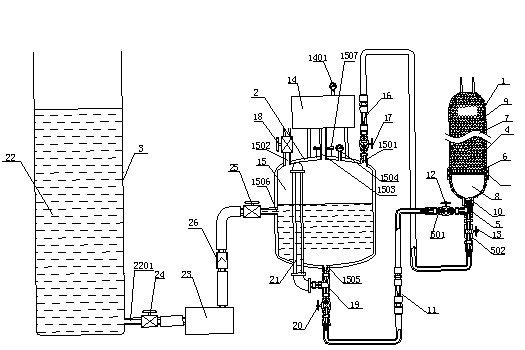

1.一种高效泡沫混凝土发泡剂发泡机,其特征在于:由发泡装置(1)、空气驱动装置(2)和发泡剂稀释液供给装置(3)组成;
所述的发泡装置(1)由发泡管(4)和喷雾机构(5)组成,发泡管(4)的底部设有喷雾口(10),发泡管(4)内设有隔离盘(6),隔离盘(6)上方为泡沫生成腔(7),隔离盘(6)与喷雾口(10)之间为喷雾腔(8),隔离盘(6)上均匀分布多个大小一致的圆孔(601),泡沫生成腔(7)内设有不锈钢丝(9),喷雾机构(5)通过喷雾口(10)与喷雾腔(8)连通,所述的喷雾机构(5)由三通管(503)、稀释液输送管道(501)和空气输送管道(502)组成,空气输送管道(502)的压缩空气出口端设置在三通管(503)的一个端口内,并且与三通管(503)的内壁之间为环形腔(504),三通管(503)的另外两个端口分别与稀释液输送管道(501)和喷雾口(10)连接,空气输送管道(502)的压缩空气出口端与喷雾口(10)之间设有雾化室(506),稀释液输送管道(501)上设有发泡剂稀释液调节阀门(12),空气输送管道(502)上设有压缩空气阀门(13);
所述的空气驱动装置(2)由空气压缩机(14)和发泡剂稀释液贮罐(15)组成,发泡剂稀释液贮罐(15)上部设有空气管道(1501)、压力管道(1503)和压力表Ⅰ(1504),其下部设有出液口(1505),其侧壁上设有进液管(1506),空气管道(1501)通过阀门Ⅰ(17)与喷雾机构(5)的空气输送管道(502)连接,出液口(1505)通过带有阀门Ⅲ(20)的出液管道(19)与稀释液输送管道(501)连接,空气压缩机(14)设置在发泡剂稀释液贮罐(15)上方并与压力管道(1503)连接,空气压缩机(14)上设有压力表Ⅱ(1401);
所述的发泡剂稀释液供给装置(3)通过蜗杆泵(23)与发泡剂稀释液贮罐(15)的进液管(1506)连接。
2.根据权利要求1所述的一种高效泡沫混凝土发泡剂发泡机,其特征在于:雾化室(506)与喷雾口(10)的接口处设有空间调节螺丝(505)。
3.根据权利要求1所述的一种高效泡沫混凝土发泡剂发泡机,其特征在于:所述的发泡剂稀释液供给装置(3)由发泡剂稀释罐(22)和蜗杆泵(23)组成,发泡剂稀释罐(22)底部设有出液管(2201),出液管(2201)通过橡胶软管与蜗杆泵(23)连接,蜗杆泵(23)通过橡胶软管与发泡剂稀释液贮罐(15)的进液管(1506)连接,在出液管(2201)上设有阀门Ⅳ(24),在进液管(1506)上设有阀门Ⅴ(25)。
4.根据权利要求3所述的一种高效泡沫混凝土发泡剂发泡机,其特征在于:所述的蜗杆泵(23)与阀门Ⅴ(25)之间设有止回阀(26)。
5.根据权利要求1所述的一种高效泡沫混凝土发泡剂发泡机,其特征在于:所述的稀释液输送管道(501)与出液管道(19)的连接管路上设有发泡剂稀释液流量计(11)。
6.根据权利要求1所述的一种高效泡沫混凝土发泡剂发泡机,其特征在于:所述的空气管道(1501)与空气输送管道(502)的连接管路上设有空气流量计(16)。
7.根据权利要求1所述的一种高效泡沫混凝土发泡剂发泡机,其特征在于:所述的发泡剂稀释液贮罐(15)顶部设有维修法兰(1507)。
8.根据权利要求1所述的一种高效泡沫混凝土发泡剂发泡机,其特征在于:所述的发泡剂稀释液贮罐(15)上部设有出气管(1502),出气管(1502)上设有阀门Ⅱ(18)。
9.根据权利要求1所述的一种高效泡沫混凝土发泡剂发泡机,其特征在于:所述的隔离盘(6)为圆形结构。
10.根据权利要求1所述的一种高效泡沫混凝土发泡剂发泡机,其特征在于:所述的出液管道(19)还与液位计(21)连接。
