专利号: 2017100949265
申请人: 新昌县正红精密机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

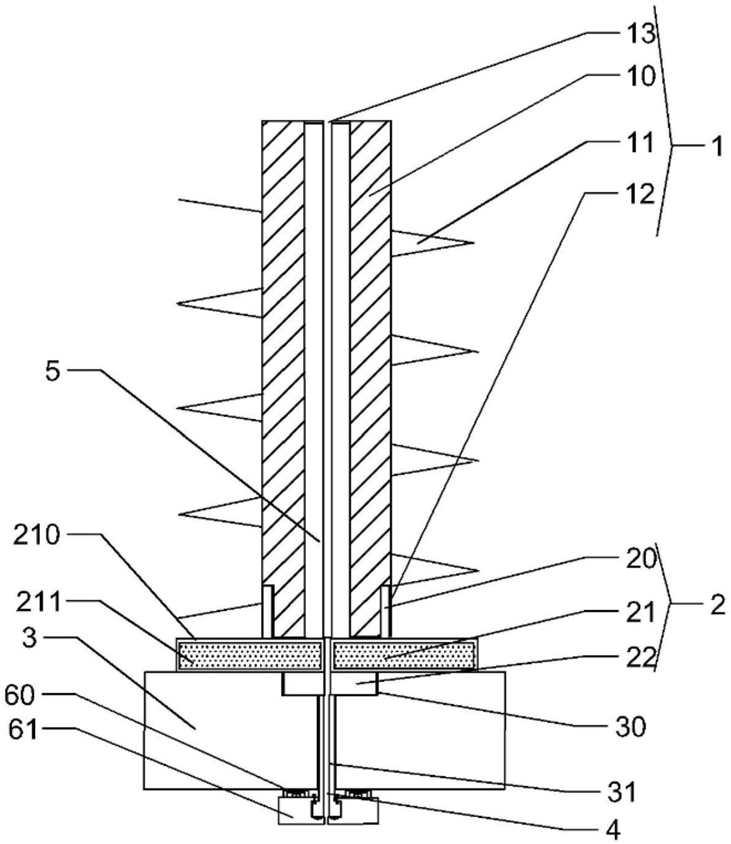

1.一种熔丝沉积成型3D打印喷头,包括从上至下依次可拆卸连接并同轴设置的散热机构、导料管、隔热机构、加热块和喷头,其特征在于;

所述隔热机构包括一体成型并连通的上管、中管和下管,所述上管和下管外周均具有外螺纹;

所述散热机构包括散热管、沿所述散热管外壁周向螺旋上升设置的旋转片,其中,所述散热管靠近所述隔热机构的一端具有凹槽,所述上管插入所述凹槽以与所述散热管螺接,所述散热管远离所述隔热机构的一端向内缩合形成缩口;

所述导料管的一端插入到所述散热管内并与所述缩口贴合,另一端抵接于所述中管的上表面;

所述加热块上表面向下凹陷形成容置槽,所述加热块下表面向上凹陷形成通孔,所述容置槽底面与所述通孔顶面相通,其中,所述下管插入所述容置槽以与所述加热块螺接;

所述喷头包括一体成型均呈管状并连通的螺合部和滑动部,所述滑动部的横截面的外周直径大于所述螺合部的横截面的外周直径,其中,所述螺合部插入所述通孔以与所述加热块螺接,所述滑动部顶面位于所述螺合部相对的两侧具有两个下螺纹孔,所述滑动部底面间距设置两个滑块,两个滑块的连线穿过所述滑动部底面的圆心,且两个滑块距离所述滑动部底面圆心的距离相等;

还包括调节机构,所述调节机构包括:

倒置T形杆,其包括竖直固接于所述加热块下表面两侧的两个竖杆、分别固接于两个竖杆下端面的两个横杆,其中,两个竖杆的连线穿过所述加热块底面圆心,且两个竖杆距离所述加热块底面圆心的距离相等;

条形杆,其水平设于所述横杆下侧面,所述条形杆上表面沿其长度方向设有用于收纳所述横杆的收纳槽,以使所述条形杆沿倒置T形杆水平滑动,所述条形杆上表面中心处沿其长度方向设有长条形容纳槽,以使所述条形杆滑动时容纳所述喷头的滑动部,所述容纳槽底面中心处间距设置多个挤出孔,所述收纳槽的上端向内缩合形成具有卡口的缩合部,位于每个所述挤出孔上方两侧的缩合部上均设有与螺合部的下螺纹孔相配合的上螺纹孔,以螺合固定所述喷头与条形杆时,使所述滑动部的中心孔对准其中一个挤出孔,其中,多个挤出孔组成一个长条形,且孔径依次递减,所述挤出孔的最大孔径等于所述喷头的孔径,所述挤出孔的最小孔径等于所述喷头的孔径的二分之一;

其中,所述上管的管壁由铝合金材料制成,所述下管的管壁由紫铜材料制成,所述中管的管壁包括不锈钢壳体、以及填充在所述壳体内的气凝胶;

所述缩口、导料管、中管、下管、以及喷头的孔径相同,并依次连通。

2.如权利要求1所述的熔丝沉积成型3D打印喷头,其特征在于,从上至下旋转片的厚度依次递增。

3.如权利要求1所述的熔丝沉积成型3D打印喷头,其特征在于,所述容置槽的高度为

0.5-1cm,所述通孔的高度为3-4cm。

4.如权利要求1所述的熔丝沉积成型3D打印喷头,其特征在于,所述导料管由聚四氟乙烯材料制成。

5.如权利要求1所述的熔丝沉积成型3D打印喷头,其特征在于,所述条形杆上表面位于所述收纳槽中心沿所述条形杆长度方向设有条状凸起,所述条状凸起的横向截面为半圆形,所述横杆的下侧面向内凹陷以部分容纳所述凸起,并可沿所述凸起滑动。

6.如权利要求1所述的熔丝沉积成型3D打印喷头,其特征在于,所述散热管管壁为中空结构,厚度为1.5-2.5mm,所述散热管的管壁内填充导热材料。

7.如权利要求6所述的熔丝沉积成型3D打印喷头,其特征在于,所述导热材料为导热硅脂、导热膏中的一种。
